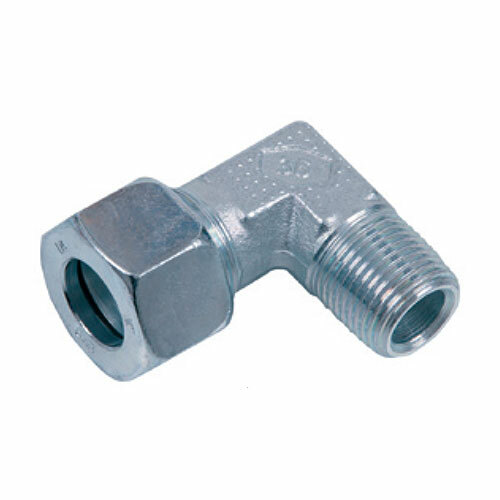

Úhlová šroubení BX-M
- šroubení z nerezové oceli 1.4571 s úhlovým tvarem 90° a 45° vyrobená dle standardů norem ISO 8434-1 a 8434-4
- dodáváno v různých tlakových třídách LL – velmi lehká řada, L – lehká řada, S – těžká řada
- pracovní tlak PN je uveden pro teplotu do +120 °C a pro statický tlak podle normy DIN 2401
- pracovní teplota pro ocelová šroubení -40/+120 °C, pracovní teplota standardního těsnění NBR -35/+100 °C
- upozornění: pro šroubení použijte výhradně přesné bezešvé ocelové trubky s rozměry dle EN 10305, tělo šroubení bez matice a řezného kroužku je v obj. č. označeno písmenem X
| Obj. č. | Řada |
Tlak PN (bar) |
Závit G |
Trubka D (mm) |
Délka závitu i (mm) |
Cena bez DPH | Cena vč. DPH | Cena bez DPH | Cena vč. DPH | Skladem | Mj | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| BX-M6L | L | 315 | M10 × 1 K | 6 | 8,0 | na dotaz | na dotaz | na dotaz | na dotaz | 0 | ks | |
| BX-M8L | L | 315 | M12 × 1,5 K | 8 | 12,0 | na dotaz | na dotaz | na dotaz | na dotaz | 0 | ks | |
| BX-M10L | L | 315 | M14 × 1,5 K | 10 | 12,0 | na dotaz | na dotaz | na dotaz | na dotaz | 0 | ks | |
| BX-M12L | L | 315 | M16 × 1,5 K | 12 | 12,0 | na dotaz | na dotaz | na dotaz | na dotaz | 0 | ks | |
| BX-M15L | L | 315 | M18 × 1,5 K | 15 | 14,0 | na dotaz | na dotaz | na dotaz | na dotaz | 0 | ks | |
| BX-M18L | L | 315 | M22 × 1,5 K | 18 | 14,0 | na dotaz | na dotaz | na dotaz | na dotaz | 0 | ks | |
| BX-M12S | S | 630 | M18 × 1,5 K | 12 | 12,0 | na dotaz | na dotaz | na dotaz | na dotaz | 0 | ks | |
| XBX-M6L | L | 315 | M10 × 1 K | 6 | 8,0 | na dotaz | na dotaz | na dotaz | na dotaz | 0 | ks | |
| XBX-M8L | L | 315 | M12 × 1,5 K | 8 | 12,0 | na dotaz | na dotaz | na dotaz | na dotaz | 0 | ks | |
| XBX-M10L | L | 315 | M14 × 1,5 K | 10 | 12,0 | na dotaz | na dotaz | na dotaz | na dotaz | 0 | ks | |
| XBX-M12L | L | 315 | M16 × 1,5 K | 12 | 12,0 | na dotaz | na dotaz | na dotaz | na dotaz | 0 | ks | |
| XBX-M15L | L | 315 | M18 × 1,5 K | 15 | 14,0 | na dotaz | na dotaz | na dotaz | na dotaz | 0 | ks | |
| XBX-M18L | L | 315 | M22 × 1,5 K | 18 | 14,0 | na dotaz | na dotaz | na dotaz | na dotaz | 0 | ks | |
| XBX-M12S | S | 630 | M18 × 1,5 K | 12 | 12,0 | na dotaz | na dotaz | na dotaz | na dotaz | 0 | ks |
