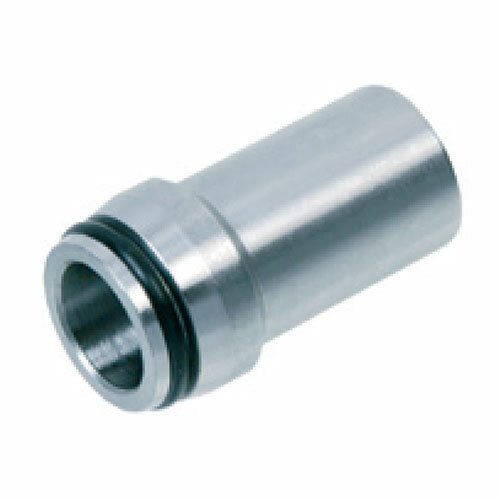

Navařovací vsuvky SNOSX
- šroubení z nerezové oceli 1.4571 vybavená návarky pro přivaření k ocelovým trubkám, vyrobená dle norem ISO 8434-1 a 8434-4
- dodáváno v různých tlakových třídách L – lehká řada, S – těžká řada
- pracovní tlak PN je uveden pro teplotu do +120 °C a pro statický tlak podle normy DIN 2401
- pracovní teplota pro ocelová šroubení -40/+120 °C, pracovní teplota standardního těsnění NBR -35/+100 °C
- upozornění: pro šroubení použijte výhradně přesné bezešvé ocelové trubky s rozměry dle EN 10305
| Obj. č. |
Trubka D1 (mm) |
Tlak PN šroubení (bar) |
Tlak PN (bar) |
Průměr d1 (mm) |
Délka L2 (mm) |
Cena bez DPH | Cena vč. DPH | Cena bez DPH | Cena vč. DPH | Skladem | Mj | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| SNOSX-10x1,5 | 10 × 1,5 | 800 | 358 | 7,0 | 33,5 | na dotaz | na dotaz | na dotaz | na dotaz | 0 | ks | |
| SNOSX-10x2 | 10 × 2 | 800 | 460 | 6,0 | 33,5 | na dotaz | na dotaz | na dotaz | na dotaz | 0 | ks | |
| SNOSX-12x1,5 | 12 × 1,5 | 630 | 305 | 9,0 | 33,5 | na dotaz | na dotaz | na dotaz | na dotaz | 0 | ks | |
| SNOSX-12x2 | 12 × 2 | 630 | 391 | 8,0 | 33,5 | na dotaz | na dotaz | na dotaz | na dotaz | 0 | ks | |
| SNOSX-12x2,5 | 12 × 2,5 | 630 | 474 | 7,0 | 33,5 | na dotaz | na dotaz | na dotaz | na dotaz | 0 | ks | |
| SNOSX-16x2 | 16 × 2 | 630 | 303 | 12,0 | 40,5 | na dotaz | na dotaz | na dotaz | na dotaz | 0 | ks | |
| SNOSX-16x2,5 | 16 × 2,5 | 630 | 370 | 11,0 | 40,5 | na dotaz | na dotaz | na dotaz | na dotaz | 0 | ks | |
| SNOSX-16x3 | 16 × 3 | 630 | 433 | 10,0 | 40,5 | na dotaz | na dotaz | na dotaz | na dotaz | 0 | ks | |
| SNOSX-20x2 | 20 × 2 | 400 | 249 | 16,0 | 47,0 | na dotaz | na dotaz | na dotaz | na dotaz | 0 | ks | |
| SNOSX-20x3 | 20 × 3 | 400 | 357 | 14,0 | 47,0 | na dotaz | na dotaz | na dotaz | na dotaz | 0 | ks | |
| SNOSX-20x4 | 20 × 4 | 400 | 458 | 12,0 | 47,0 | na dotaz | na dotaz | na dotaz | na dotaz | 0 | ks | |
| SNOSX-25x3 | 25 × 3 | 400 | 292 | 19,0 | 53,5 | na dotaz | na dotaz | na dotaz | na dotaz | 0 | ks | |
| SNOSX-25x4 | 25 × 4 | 400 | 378 | 17,0 | 53,5 | na dotaz | na dotaz | na dotaz | na dotaz | 0 | ks | |
| SNOSX-30x3 | 30 × 3 | 400 | 249 | 24,0 | 57,5 | na dotaz | na dotaz | na dotaz | na dotaz | 0 | ks | |
| SNOSX-30x4 | 30 × 4 | 400 | 321 | 22,0 | 57,5 | na dotaz | na dotaz | na dotaz | na dotaz | 0 | ks | |
| SNOSX-30x5 | 30 × 5 | 400 | 391 | 20,0 | 57,5 | na dotaz | na dotaz | na dotaz | na dotaz | 0 | ks | |
| SNOSX-38x4 | 38 × 4 | 400 | 260 | 30,0 | 64,5 | na dotaz | na dotaz | na dotaz | na dotaz | 0 | ks | |
| SNOSX-38x5 | 38 × 5 | 400 | 318 | 28,0 | 64,5 | na dotaz | na dotaz | na dotaz | na dotaz | 0 | ks | |
| SNOSX-38x6 | 38 × 6 | 400 | 373 | 26,0 | 64,5 | na dotaz | na dotaz | na dotaz | na dotaz | 0 | ks |
