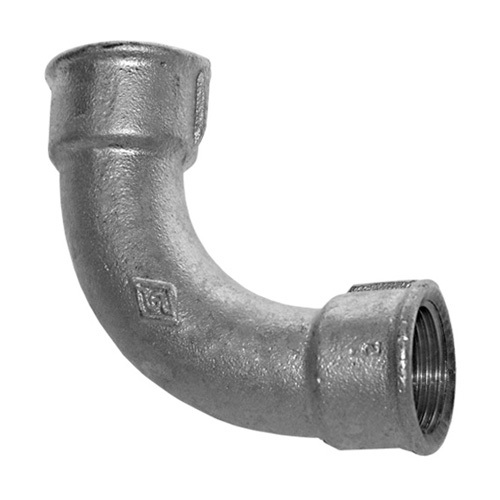

Oblouky 90° dlouhé RA002 s vnitřními závity
- série závitových tvarovek určených především pro potrubní rozvody vody a stlačeného vzduchu vyrobených podle normy EN 10242/Design Symbol A
- certifikace dle DVGW a SVGW
- přibližně o 50 % silnější zinková vrstva než je požadováno normou
- výroba je pravidelně kontrolována organizací MPA - Materialprüfungsanstalt (Institut pro zkoušení materiálů)
- tvarovky z tvárné litiny mají závit typu BSP (British Standard Pipe), který se používá při instalacích potrubí v Evropě
- úhel boků závitu činí 55°
- vnitřní závity jsou válcové a vnější závity jsou kuželové
- kuželové závity podle DIN EN 10226-1 (dříve DIN 2999) jsou označovány jako „kov na kov těsnicí“, protože po několika otáčkách jmenovitý průměr kuželového závitu odpovídá průměru protikusu. Po dalším dotažení do sebe závity zapadnou a vytvoří efekt těsnění kov na kov. Obvykle se kuželové závity před sešroubováním opatřují teflonovou páskou nebo koudelí, aby se vyplnily zbylé mezery závitu. Efektem koudelí je, že při kontaktu s kapalinou nabobtnají.
- válcové závity podle DIN ISO 228-1 nejsou samostatně těsnicí, a proto vyžadují odpovídající těsnění
- maximální pracovní tlak 25 bar, interpolovaná hodnota 20 bar
- pracovní teplota -20/+110 °C
| Obj. č. | |
|---|---|
| RA002-14 | |
| Závit | 1/4" |
|

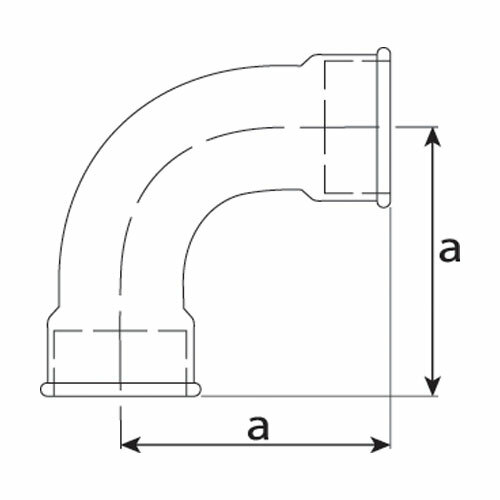

a (mm) | 40,0 |
| Cena bez DPH | 55,86 Kč |
| Cena vč. DPH | 67,59 Kč |
| Cena bez DPH | 2,15 € |
| Cena vč. DPH | 2,60 € |
| Skladem | 0 |
| Mj | ks |
| RA002-38 | |
| Závit | 3/8" |
|
a (mm) | 48,0 |
| Cena bez DPH | 63,84 Kč |
| Cena vč. DPH | 77,25 Kč |
| Cena bez DPH | 2,46 € |
| Cena vč. DPH | 2,98 € |
| Skladem | 0 |
| Mj | ks |
| RA002-12 | |
| Závit | 1/2" |
|
a (mm) | 55,0 |
| Cena bez DPH | 65,08 Kč |
| Cena vč. DPH | 78,75 Kč |
| Cena bez DPH | 2,50 € |
| Cena vč. DPH | 3,03 € |
| Skladem | 0 |
| Mj | ks |
| RA002-34 | |
| Závit | 3/4" |
|
a (mm) | 69,0 |
| Cena bez DPH | 100,07 Kč |
| Cena vč. DPH | 121,08 Kč |
| Cena bez DPH | 3,85 € |
| Cena vč. DPH | 4,66 € |
| Skladem | 0 |
| Mj | ks |
| RA002-10 | |
| Závit | 1" |
|
a (mm) | 85,0 |
| Cena bez DPH | 136,30 Kč |
| Cena vč. DPH | 164,92 Kč |
| Cena bez DPH | 5,24 € |
| Cena vč. DPH | 6,34 € |
| Skladem | 0 |
| Mj | ks |
| RA002-54 | |
| Závit | 1 1/4" |
|
a (mm) | 105,0 |
| Cena bez DPH | 235,74 Kč |
| Cena vč. DPH | 285,25 Kč |
| Cena bez DPH | 9,07 € |
| Cena vč. DPH | 10,97 € |
| Skladem | 0 |
| Mj | ks |
| RA002-15 | |
| Závit | 1 1/2" |
|
a (mm) | 116,0 |
| Cena bez DPH | 289,78 Kč |
| Cena vč. DPH | 350,63 Kč |
| Cena bez DPH | 11,15 € |
| Cena vč. DPH | 13,49 € |
| Skladem | 0 |
| Mj | ks |
| RA002-20 | |
| Závit | 2" |
|
a (mm) | 140,0 |
| Cena bez DPH | 402,13 Kč |
| Cena vč. DPH | 486,58 Kč |
| Cena bez DPH | 15,47 € |
| Cena vč. DPH | 18,72 € |
| Skladem | 0 |
| Mj | ks |
| RA002-25 | |
| Závit | 2 1/2" |
|
a (mm) | 176,0 |
| Cena bez DPH | 1 130,84 Kč |
| Cena vč. DPH | 1 368,32 Kč |
| Cena bez DPH | 43,49 € |
| Cena vč. DPH | 52,62 € |
| Skladem | 0 |
| Mj | ks |
| RA002-30 | |
| Závit | 3" |
|
a (mm) | 205,0 |
| Cena bez DPH | 1 421,23 Kč |
| Cena vč. DPH | 1 719,69 Kč |
| Cena bez DPH | 54,66 € |
| Cena vč. DPH | 66,14 € |
| Skladem | 0 |
| Mj | ks |
| RA002-40 | |
| Závit | 4" |
|
a (mm) | 260,0 |
| Cena bez DPH | 2 694,48 Kč |
| Cena vč. DPH | 3 260,32 Kč |
| Cena bez DPH | 103,63 € |
| Cena vč. DPH | 125,39 € |
| Skladem | 0 |
| Mj | ks |
| Obj. č. | Závit |
a (mm) |
Cena bez DPH | Cena vč. DPH | Cena bez DPH | Cena vč. DPH | Skladem | Mj | |
|---|---|---|---|---|---|---|---|---|---|
| RA002-14 | 1/4" | 40,0 | 55,86 Kč | 67,59 Kč | 2,15 € | 2,60 € | 0 | ks | |
| RA002-38 | 3/8" | 48,0 | 63,84 Kč | 77,25 Kč | 2,46 € | 2,98 € | 0 | ks | |
| RA002-12 | 1/2" | 55,0 | 65,08 Kč | 78,75 Kč | 2,50 € | 3,03 € | 0 | ks | |
| RA002-34 | 3/4" | 69,0 | 100,07 Kč | 121,08 Kč | 3,85 € | 4,66 € | 0 | ks | |
| RA002-10 | 1" | 85,0 | 136,30 Kč | 164,92 Kč | 5,24 € | 6,34 € | 0 | ks | |
| RA002-54 | 1 1/4" | 105,0 | 235,74 Kč | 285,25 Kč | 9,07 € | 10,97 € | 0 | ks | |
| RA002-15 | 1 1/2" | 116,0 | 289,78 Kč | 350,63 Kč | 11,15 € | 13,49 € | 0 | ks | |
| RA002-20 | 2" | 140,0 | 402,13 Kč | 486,58 Kč | 15,47 € | 18,72 € | 0 | ks | |
| RA002-25 | 2 1/2" | 176,0 | 1 130,84 Kč | 1 368,32 Kč | 43,49 € | 52,62 € | 0 | ks | |
| RA002-30 | 3" | 205,0 | 1 421,23 Kč | 1 719,69 Kč | 54,66 € | 66,14 € | 0 | ks | |
| RA002-40 | 4" | 260,0 | 2 694,48 Kč | 3 260,32 Kč | 103,63 € | 125,39 € | 0 | ks |
