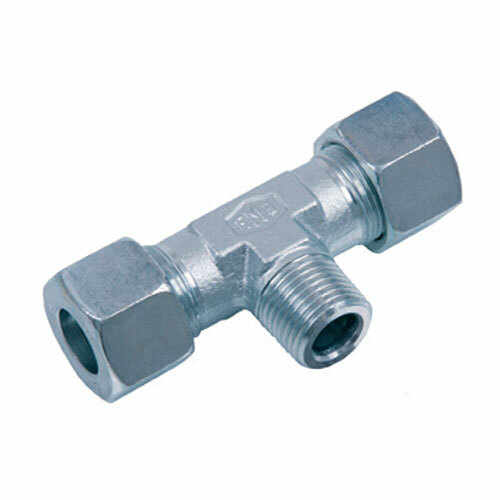

T-šroubení C-M
- ocelová t-šroubení a x-šroubení vyrobená dle standardů norem ISO 8434-1 a 8434-4
- dodáváno v různých tlakových třídách LL – velmi lehká řada, L – lehká řada, S – těžká řada
- pracovní tlak PN je uveden pro teplotu do +120 °C a pro statický tlak podle normy DIN 2401
- pracovní teplota pro ocelová šroubení -40/+120 °C, pracovní teplota standardního těsnění NBR -35/+100 °C
- upozornění: pro šroubení použijte výhradně přesné bezešvé ocelové trubky s rozměry dle EN 10305, tělo šroubení bez matice a řezného kroužku je v obj. č. označeno písmenem X
| Obj. č. |
Tlak PN (bar) |
Závit G |
Trubka D (mm) |
Délka L2 (mm) |
Výška L3 (mm) |
Cena bez DPH | Cena vč. DPH | Cena bez DPH | Cena vč. DPH | Skladem | Mj | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| C-M6LL | 100 | M10 × 1 K | 6 | 21,0 | 17,0 | na dotaz | na dotaz | na dotaz | na dotaz | 0 | ks | |
| C-M8L | 500 | M12 × 1,5 K | 8 | 29,0 | 26,0 | na dotaz | na dotaz | na dotaz | na dotaz | 0 | ks | |
| XC-M6LL | 100 | M10 × 1 K | 6 | 21,0 | 17,0 | na dotaz | na dotaz | na dotaz | na dotaz | 0 | ks | |
| XC-M8L | 500 | M12 × 1,5 K | 8 | 29,0 | 26,0 | na dotaz | na dotaz | na dotaz | na dotaz | 0 | ks |
Název:
Cena bez DPH:
Cena vč. DPH:
kl-438 (388 kB)
