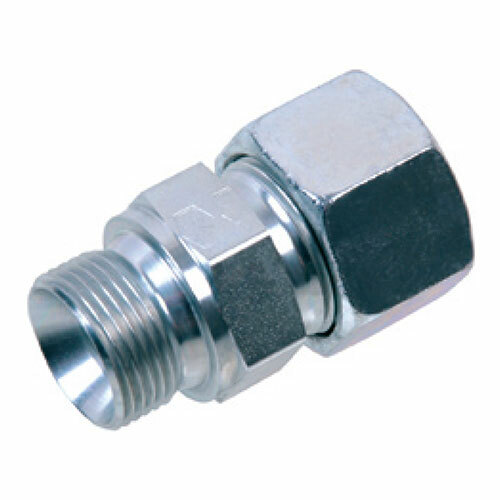

Přímá šroubení A-R
- ocelová šroubení s přímým tvarem vyrobená dle standardů norem ISO 8434-1 a 8434-4
- dodáváno v různých tlakových třídách LL – velmi lehká řada, L – lehká řada, S – těžká řada
- pracovní tlak PN je uveden pro teplotu do +120 °C a pro statický tlak podle normy DIN 2401
- pracovní teplota pro ocelová šroubení -40/+120 °C, pracovní teplota standardního těsnění NBR -35/+100 °C
- upozornění: pro šroubení použijte výhradně přesné bezešvé ocelové trubky s rozměry dle EN 10305, tělo šroubení bez matice a řezného kroužku je v obj. č. označeno písmenem X
| Obj. č. |
Tlak PN (bar) |
Závit G |
Trubka D (mm) |
Délka L1 (mm) |
Délka závitu i (mm) |
Cena bez DPH | Cena vč. DPH | Cena bez DPH | Cena vč. DPH | Skladem | Mj | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| A-R6L | 500 | R 1/8" | 6 | 30,0 | 8,0 | na dotaz | na dotaz | na dotaz | na dotaz | 0 | ks | |
| A-R8L | 500 | R 1/4" | 8 | 35,0 | 12,0 | na dotaz | na dotaz | na dotaz | na dotaz | 0 | ks | |
| A-R10L | 500 | R 1/4" | 10 | 37,0 | 12,0 | na dotaz | na dotaz | na dotaz | na dotaz | 0 | ks | |
| A-R12L | 400 | R 3/8" | 12 | 37,0 | 12,0 | na dotaz | na dotaz | na dotaz | na dotaz | 0 | ks | |
| A-R15L | 400 | R 1/2" | 15 | 40,0 | 14,0 | na dotaz | na dotaz | na dotaz | na dotaz | 0 | ks | |
| A-R18L | 400 | R 1/2" | 18 | 42,0 | 14,0 | na dotaz | na dotaz | na dotaz | na dotaz | 0 | ks | |
| A-R22L | 250 | R 3/4" | 22 | 46,0 | 16,0 | na dotaz | na dotaz | na dotaz | na dotaz | 0 | ks | |
| XA-R6L | 500 | R 1/8" | 6 | 30,0 | 8,0 | na dotaz | na dotaz | na dotaz | na dotaz | 0 | ks | |
| XA-R8L | 500 | R 1/4" | 8 | 35,0 | 12,0 | na dotaz | na dotaz | na dotaz | na dotaz | 0 | ks | |
| XA-R10L | 500 | R 1/4" | 10 | 37,0 | 12,0 | na dotaz | na dotaz | na dotaz | na dotaz | 0 | ks | |
| XA-R12L | 400 | R 3/8" | 12 | 37,0 | 12,0 | na dotaz | na dotaz | na dotaz | na dotaz | 0 | ks | |
| XA-R15L | 400 | R 1/2" | 15 | 40,0 | 14,0 | na dotaz | na dotaz | na dotaz | na dotaz | 0 | ks | |
| XA-R18L | 400 | R 1/2" | 18 | 42,0 | 14,0 | na dotaz | na dotaz | na dotaz | na dotaz | 0 | ks | |
| XA-R22L | 250 | R 3/4" | 22 | 46,0 | 16,0 | na dotaz | na dotaz | na dotaz | na dotaz | 0 | ks |
Název:
Cena bez DPH:
Cena vč. DPH:
kl-414 (342 kB)
