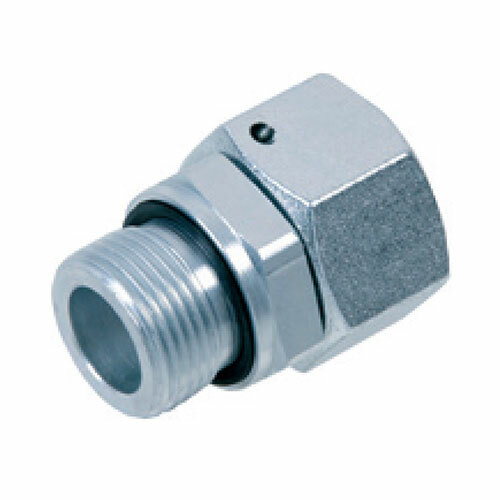

Přímá šroubení VAKWX-G
- šroubení z nerezové oceli 1.4571 s přímým tvarem vyrobená dle standardů norem ISO 8434-1 a 8434-4
- dodáváno v různých tlakových třídách LL – velmi lehká řada, L – lehká řada, S – těžká řada
- pracovní tlak PN je uveden pro teplotu do +120 °C a pro statický tlak podle normy DIN 2401
- pracovní teplota pro ocelová šroubení -40/+120 °C, pracovní teplota standardního těsnění NBR -35/+100 °C
- upozornění: pro šroubení použijte výhradně přesné bezešvé ocelové trubky s rozměry dle EN 10305
| Obj. č. |
Tlak PN (bar) |
Vnější závit G |
Trubka D1 (mm) |
Závit matice d1 |
Délka L (mm) |
Cena bez DPH | Cena vč. DPH | Cena bez DPH | Cena vč. DPH | Skladem | Mj | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| VAKWX-G6L | 315 | G 1/8" | 6 | M12 × 1,5 | 24,5 | na dotaz | na dotaz | na dotaz | na dotaz | 0 | ks | |
| VAKWX-G8L | 315 | G 1/4" | 8 | M14 × 1,5 | 29,5 | na dotaz | na dotaz | na dotaz | na dotaz | 0 | ks | |
| VAKWX-G10L | 315 | G 1/4" | 10 | M16 × 1,5 | 27,5 | na dotaz | na dotaz | na dotaz | na dotaz | 0 | ks | |
| VAKWX-G12L | 315 | G 3/8" | 12 | M18 × 1,5 | 34,0 | na dotaz | na dotaz | na dotaz | na dotaz | 0 | ks | |
| VAKWX-G15L | 315 | G 1/2" | 15 | M22 × 1,5 | 32,0 | na dotaz | na dotaz | na dotaz | na dotaz | 0 | ks | |
| VAKWX-G18L | 315 | G 1/2" | 18 | M26 × 1,5 | 31,5 | na dotaz | na dotaz | na dotaz | na dotaz | 0 | ks | |
| VAKWX-G22L | 160 | G 3/4" | 22 | M30 × 2 | 32,5 | na dotaz | na dotaz | na dotaz | na dotaz | 0 | ks | |
| VAKWX-G28L | 160 | G 1" | 28 | M36 × 2 | 35,0 | na dotaz | na dotaz | na dotaz | na dotaz | 0 | ks | |
| VAKWX-G35L | 160 | G 1 1/4" | 35 | M45 × 2 | 42,5 | na dotaz | na dotaz | na dotaz | na dotaz | 0 | ks | |
| VAKWX-G42L | 160 | G 1 1/2" | 42 | M52 × 2 | 46,5 | na dotaz | na dotaz | na dotaz | na dotaz | 0 | ks | |
| VAKWX-G6S | 630 | G 1/4" | 6 | M14 × 1,5 | 27,0 | na dotaz | na dotaz | na dotaz | na dotaz | 0 | ks | |
| VAKWX-G8S | 630 | G 1/4" | 8 | M16 × 1,5 | 29,5 | na dotaz | na dotaz | na dotaz | na dotaz | 0 | ks | |
| VAKWX-G12S | 630 | G 3/8" | 12 | M20 × 1,5 | 34,0 | na dotaz | na dotaz | na dotaz | na dotaz | 0 | ks | |
| VAKWX-G16S | 400 | G 1/2" | 16 | M24 × 1,5 | 37,0 | na dotaz | na dotaz | na dotaz | na dotaz | 0 | ks | |
| VAKWX-G20S | 400 | G 3/4" | 20 | M30 × 2 | 43,0 | na dotaz | na dotaz | na dotaz | na dotaz | 0 | ks | |
| VAKWX-G25S | 400 | G 1" | 25 | M36 × 2 | 48,0 | na dotaz | na dotaz | na dotaz | na dotaz | 0 | ks | |
| VAKWX-G30S | 400 | G 1 1/4" | 30 | M42 × 2 | 51,0 | na dotaz | na dotaz | na dotaz | na dotaz | 0 | ks | |
| VAKWX-G38S | 315 | G 1 1/2" | 38 | M52 × 2 | 60,0 | na dotaz | na dotaz | na dotaz | na dotaz | 0 | ks |
