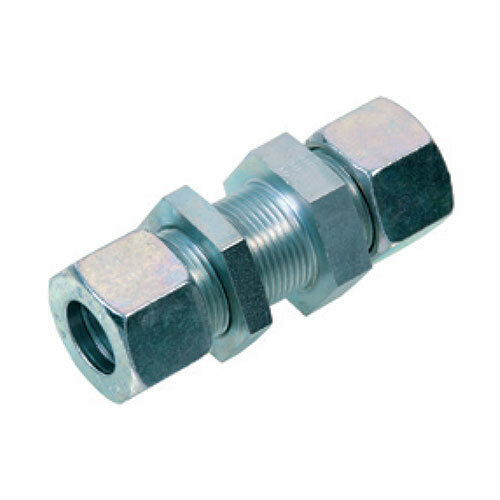

Průchodky KX
- šroubení z nerezové oceli 1.4571 s přímým tvarem vyrobená dle standardů norem ISO 8434-1 a 8434-4
- dodáváno v různých tlakových třídách LL – velmi lehká řada, L – lehká řada, S – těžká řada
- pracovní tlak PN je uveden pro teplotu do +120 °C a pro statický tlak podle normy DIN 2401
- pracovní teplota pro ocelová šroubení -40/+120 °C, pracovní teplota standardního těsnění NBR -35/+100 °C
- upozornění: pro šroubení použijte výhradně přesné bezešvé ocelové trubky s rozměry dle EN 10305, tělo šroubení s kontramatkami, bez matice a řezného kroužku je v obj. č. označeno písmenem X
| Obj. č. |
Tlak PN (bar) |
Trubka D1 (mm) |
Závit M |
Délka L1 (mm) |
Délka L3 (mm) |
Cena bez DPH | Cena vč. DPH | Cena bez DPH | Cena vč. DPH | Skladem | Mj | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| KX-6L | 315 | 6 | M12 × 1,5 | 22,0 | 42,0 | na dotaz | na dotaz | na dotaz | na dotaz | 0 | ks | |
| KX-8L | 315 | 8 | M14 × 1,5 | 23,0 | 42,0 | na dotaz | na dotaz | na dotaz | na dotaz | 0 | ks | |
| KX-10L | 315 | 10 | M16 × 1,5 | 25,0 | 43,0 | na dotaz | na dotaz | na dotaz | na dotaz | 0 | ks | |
| KX-12L | 315 | 12 | M18 × 1,5 | 25,0 | 44,0 | na dotaz | na dotaz | na dotaz | na dotaz | 0 | ks | |
| KX-15L | 315 | 15 | M22 × 1,5 | 27,0 | 46,0 | na dotaz | na dotaz | na dotaz | na dotaz | 0 | ks | |
| KX-18L | 315 | 18 | M26 × 1,5 | 30,0 | 49,0 | na dotaz | na dotaz | na dotaz | na dotaz | 0 | ks | |
| KX-22L | 160 | 22 | M30 × 2 | 33,0 | 51,0 | na dotaz | na dotaz | na dotaz | na dotaz | 0 | ks | |
| KX-28L | 160 | 28 | M36 × 2 | 35,0 | 52,0 | na dotaz | na dotaz | na dotaz | na dotaz | 0 | ks | |
| KX-35L | 160 | 35 | M45 × 2 | 40,0 | 58,0 | na dotaz | na dotaz | na dotaz | na dotaz | 0 | ks | |
| KX-42L | 160 | 42 | M52 × 2 | 42,0 | 59,0 | na dotaz | na dotaz | na dotaz | na dotaz | 0 | ks | |
| KX-6S | 630 | 6 | M14 × 1,5 | 27,0 | 44,0 | na dotaz | na dotaz | na dotaz | na dotaz | 0 | ks | |
| KX-8S | 630 | 8 | M16 × 1,5 | 28,0 | 44,0 | na dotaz | na dotaz | na dotaz | na dotaz | 0 | ks | |
| KX-10S | 630 | 10 | M18 × 1,5 | 31,0 | 46,0 | na dotaz | na dotaz | na dotaz | na dotaz | 0 | ks | |
| KX-12S | 630 | 12 | M20 × 1,5 | 31,0 | 47,0 | na dotaz | na dotaz | na dotaz | na dotaz | 0 | ks | |
| KX-14S | 630 | 14 | M22 × 1,5 | 35,0 | 50,0 | na dotaz | na dotaz | na dotaz | na dotaz | 0 | ks | |
| KX-16S | 400 | 16 | M24 × 1,5 | 35,0 | 50,0 | na dotaz | na dotaz | na dotaz | na dotaz | 0 | ks | |
| KX-20S | 400 | 20 | M30 × 2 | 39,0 | 55,0 | na dotaz | na dotaz | na dotaz | na dotaz | 0 | ks | |
| KX-25S | 400 | 25 | M36 × 2 | 44,0 | 59,0 | na dotaz | na dotaz | na dotaz | na dotaz | 0 | ks | |
| KX-30S | 400 | 30 | M42 × 2 | 48,0 | 64,0 | na dotaz | na dotaz | na dotaz | na dotaz | 0 | ks | |
| KX-38S | 315 | 38 | M52 × 2 | 53,0 | 68,0 | na dotaz | na dotaz | na dotaz | na dotaz | 0 | ks |
Název:
Cena bez DPH:
Cena vč. DPH:
kl-420 (485 kB)
