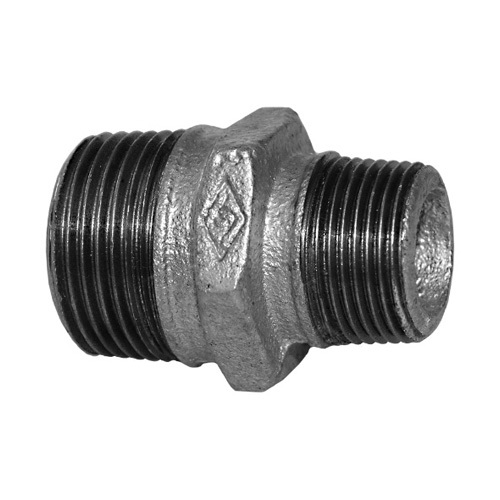

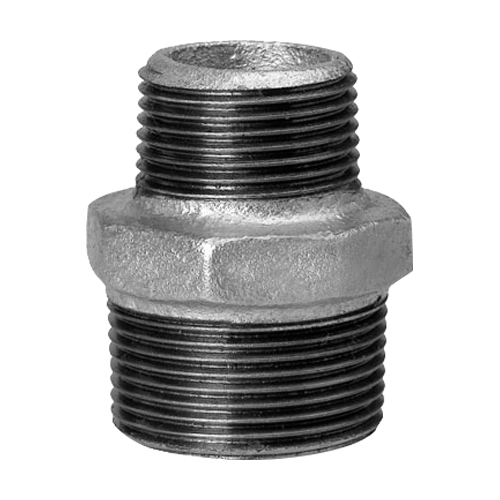

Redukované vsuvky RA245 s vnějšími závity
- série závitových tvarovek určených především pro potrubní rozvody vody a stlačeného vzduchu vyrobených podle normy EN 10242/Design Symbol A
- certifikace dle DVGW a SVGW
- přibližně o 50 % silnější zinková vrstva než je požadováno normou
- výroba je pravidelně kontrolována organizací MPA - Materialprüfungsanstalt (Institut pro zkoušení materiálů)
- tvarovky z tvárné litiny mají závit typu BSP (British Standard Pipe), který se používá při instalacích potrubí v Evropě
- úhel boků závitu činí 55°
- vnitřní závity jsou válcové a vnější závity jsou kuželové
- kuželové závity podle DIN EN 10226-1 (dříve DIN 2999) jsou označovány jako „kov na kov těsnicí“, protože po několika otáčkách jmenovitý průměr kuželového závitu odpovídá průměru protikusu. Po dalším dotažení do sebe závity zapadnou a vytvoří efekt těsnění kov na kov. Obvykle se kuželové závity před sešroubováním opatřují teflonovou páskou nebo koudelí, aby se vyplnily zbylé mezery závitu. Efektem koudelí je, že při kontaktu s kapalinou nabobtnají.
- válcové závity podle DIN ISO 228-1 nejsou samostatně těsnicí, a proto vyžadují odpovídající těsnění
- maximální pracovní tlak 25 bar, interpolovaná hodnota 20 bar
- pracovní teplota -20/+110 °C

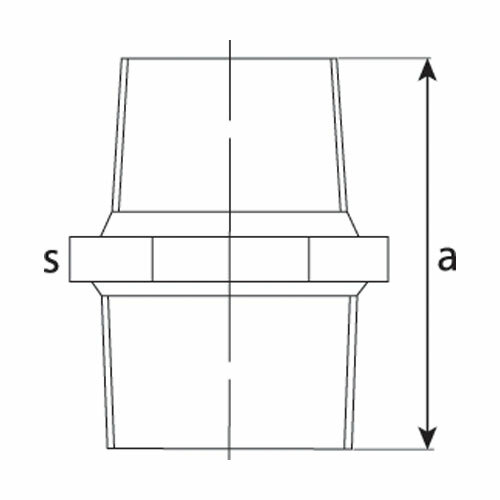

| Obj. č. | Závity |
a (mm) |
S (mm) |
Cena bez DPH | Cena vč. DPH | Cena bez DPH | Cena vč. DPH | Skladem | Mj | |
|---|---|---|---|---|---|---|---|---|---|---|
| RA245-1814 | 1/8" - 1/4" | 31,0 | 42,97 Kč | 51,99 Kč | 1,65 € | 2,00 € | 0 | ks | ||
| RA245-1838 | 1/8" - 3/8" | 34,0 | 51,56 Kč | 62,39 Kč | 1,98 € | 2,40 € | 0 | ks | ||
| RA245-1434 | 1/4" - 3/4" | 36,0 | 100,07 Kč | 121,08 Kč | 3,85 € | 4,66 € | 0 | ks | ||
| RA245-3810 | 3/8" - 1" | 43,0 | 85,95 Kč | 104,00 Kč | 3,31 € | 4,01 € | 0 | ks | ||
| RA245-1215 | 1/2" - 1 1/2" | 59,0 | 114,19 Kč | 138,17 Kč | 4,39 € | 5,31 € | 0 | ks | ||
| RA245-1438 | 3/8" - 1/4" | 36,0 | 22 | 42,37 Kč | 51,27 Kč | 1,63 € | 1,97 € | 0 | ks | |
| RA245-1412 | 1/2" - 1/4" | 38,0 | 22 | 53,41 Kč | 64,63 Kč | 2,05 € | 2,48 € | 1 - 2 | ks | |
| RA245-3812 | 1/2" - 3/8" | 38,0 | 22 | 49,11 Kč | 59,42 Kč | 1,89 € | 2,29 € | 0 | ks | |
| RA245-3834 | 3/4" - 3/8" | 47,0 | 30 | 87,19 Kč | 105,50 Kč | 3,35 € | 4,05 € | 0 | ks | |
| RA245-1234 | 3/4" - 1/2" | 47,0 | 30 | 42,97 Kč | 51,99 Kč | 1,65 € | 2,00 € | 6 - 10 | ks | |
| RA245-1210 | 1" - 1/2" | 53,0 | 36 | 86,56 Kč | 104,74 Kč | 3,33 € | 4,03 € | 11 - 20 | ks | |
| RA245-3410 | 1" - 3/4" | 53,0 | 36 | 49,11 Kč | 59,42 Kč | 1,89 € | 2,29 € | 11 - 20 | ks | |
| RA245-1254 | 1 1/4" - 1/2" | 57,0 | 46 | 132,61 Kč | 160,46 Kč | 5,10 € | 6,17 € | 11 - 20 | ks | |
| RA245-3454 | 1 1/4" - 3/4" | 57,0 | 46 | 112,96 Kč | 136,68 Kč | 4,34 € | 5,25 € | 6 - 10 | ks | |
| RA245-1054 | 1 1/4" - 1" | 57,0 | 46 | 77,97 Kč | 94,34 Kč | 3,00 € | 3,63 € | 21 - 50 | ks | |
| RA245-3415 | 1 1/2" - 3/4" | 57,0 | 50 | 114,19 Kč | 138,17 Kč | 4,39 € | 5,31 € | 21 - 50 | ks | |
| RA245-1015 | 1 1/2" - 1" | 57,0 | 50 | 181,12 Kč | 219,16 Kč | 6,97 € | 8,43 € | 11 - 20 | ks | |
| RA245-5415 | 1 1/2" - 1 1/4" | 59,0 | 50 | 98,23 Kč | 118,86 Kč | 3,78 € | 4,57 € | 21 - 50 | ks | |
| RA245-1020 | 2" - 1" | 66,0 | 64 | 163,31 Kč | 197,61 Kč | 6,28 € | 7,60 € | 11 - 20 | ks | |
| RA245-5420 | 2" - 1 1/4" | 65,0 | 65 | 203,20 Kč | 245,87 Kč | 7,82 € | 9,46 € | 11 - 20 | ks |
