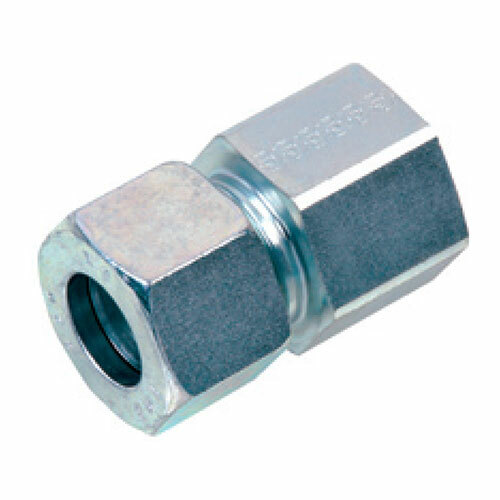

Přímá šroubení AIX-G
- šroubení z nerezové oceli 1.4571 s přímým tvarem vyrobená dle standardů norem ISO 8434-1 a 8434-4
- dodáváno v různých tlakových třídách LL – velmi lehká řada, L – lehká řada, S – těžká řada
- pracovní tlak PN je uveden pro teplotu do +120 °C a pro statický tlak podle normy DIN 2401
- pracovní teplota pro ocelová šroubení -40/+120 °C, pracovní teplota standardního těsnění NBR -35/+100 °C
- upozornění: pro šroubení použijte výhradně přesné bezešvé ocelové trubky s rozměry dle EN 10305, tělo šroubení bez matice a řezného kroužku je v obj. č. označeno písmenem X
| Obj. č. |
Tlak PN (bar) |
Závit G |
Trubka D (mm) |
Délka L5 (mm) |
Cena bez DPH | Cena vč. DPH | Cena bez DPH | Cena vč. DPH | Skladem | Mj | |
|---|---|---|---|---|---|---|---|---|---|---|---|
| AIX-G6L | 315 | G 1/8" | 6 | 34,0 | na dotaz | na dotaz | na dotaz | na dotaz | 0 | ks | |
| AIX-G8L | 315 | G 1/4" | 8 | 39,0 | na dotaz | na dotaz | na dotaz | na dotaz | 0 | ks | |
| AIX-G10L | 315 | G 1/4" | 10 | 40,0 | na dotaz | na dotaz | na dotaz | na dotaz | 0 | ks | |
| AIX-G12L | 315 | G 3/8" | 12 | 41,0 | na dotaz | na dotaz | na dotaz | na dotaz | 0 | ks | |
| AIX-G15L | 315 | G 1/2" | 15 | 46,0 | na dotaz | na dotaz | na dotaz | na dotaz | 0 | ks | |
| AIX-G18L | 315 | G 1/2" | 18 | 47,0 | na dotaz | na dotaz | na dotaz | na dotaz | 0 | ks | |
| AIX-G22L | 160 | G 3/4" | 22 | 52,0 | na dotaz | na dotaz | na dotaz | na dotaz | 0 | ks | |
| AIX-G28L | 160 | G 1" | 28 | 55,0 | na dotaz | na dotaz | na dotaz | na dotaz | 0 | ks | |
| AIX-G35L | 160 | G 1 1/4" | 35 | 63,0 | na dotaz | na dotaz | na dotaz | na dotaz | 0 | ks | |
| AIX-G8S | 630 | G 1/4" | 8 | 41,0 | na dotaz | na dotaz | na dotaz | na dotaz | 0 | ks | |
| AIX-G16S | 630 | G 1/2" | 16 | 50,0 | na dotaz | na dotaz | na dotaz | na dotaz | 0 | ks | |
| AIX-G20S | 400 | G 3/4" | 20 | 56,0 | na dotaz | na dotaz | na dotaz | na dotaz | 0 | ks | |
| AIX-G25S | 400 | G 1" | 25 | 62,0 | na dotaz | na dotaz | na dotaz | na dotaz | 0 | ks | |
| XAIX-G6L | 315 | G 1/8" | 6 | 34,0 | na dotaz | na dotaz | na dotaz | na dotaz | 0 | ks | |
| XAIX-G8L | 315 | G 1/4" | 8 | 39,0 | na dotaz | na dotaz | na dotaz | na dotaz | 0 | ks | |
| XAIX-G10L | 315 | G 1/4" | 10 | 40,0 | na dotaz | na dotaz | na dotaz | na dotaz | 0 | ks | |
| XAIX-G12L | 315 | G 3/8" | 12 | 41,0 | na dotaz | na dotaz | na dotaz | na dotaz | 0 | ks | |
| XAIX-G15L | 315 | G 1/2" | 15 | 46,0 | na dotaz | na dotaz | na dotaz | na dotaz | 0 | ks | |
| XAIX-G18L | 315 | G 1/2" | 18 | 47,0 | na dotaz | na dotaz | na dotaz | na dotaz | 0 | ks | |
| XAIX-G22L | 160 | G 3/4" | 22 | 52,0 | na dotaz | na dotaz | na dotaz | na dotaz | 0 | ks |
