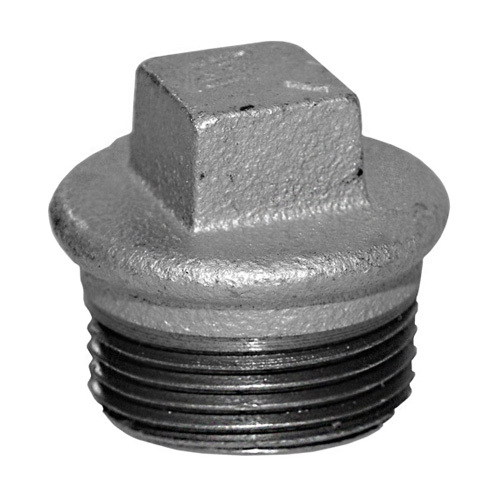

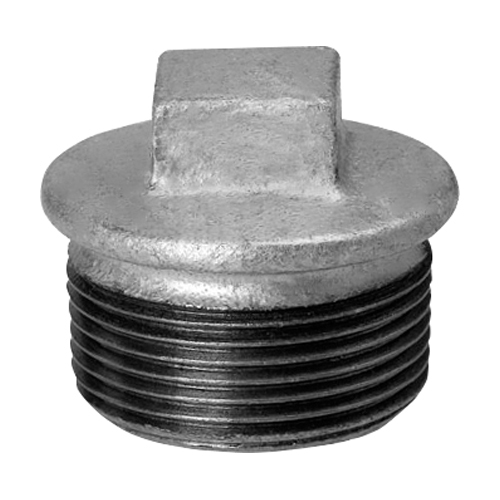

Záslepky RA290 s vnějším závitem
- série závitových tvarovek určených především pro potrubní rozvody vody a stlačeného vzduchu vyrobených podle normy EN 10242/Design Symbol A
- certifikace dle DVGW a SVGW
- přibližně o 50 % silnější zinková vrstva než je požadováno normou
- výroba je pravidelně kontrolována organizací MPA - Materialprüfungsanstalt (Institut pro zkoušení materiálů)
- tvarovky z tvárné litiny mají závit typu BSP (British Standard Pipe), který se používá při instalacích potrubí v Evropě
- úhel boků závitu činí 55°
- vnitřní závity jsou válcové a vnější závity jsou kuželové
- kuželové závity podle DIN EN 10226-1 (dříve DIN 2999) jsou označovány jako „kov na kov těsnicí“, protože po několika otáčkách jmenovitý průměr kuželového závitu odpovídá průměru protikusu. Po dalším dotažení do sebe závity zapadnou a vytvoří efekt těsnění kov na kov. Obvykle se kuželové závity před sešroubováním opatřují teflonovou páskou nebo koudelí, aby se vyplnily zbylé mezery závitu. Efektem koudelí je, že při kontaktu s kapalinou nabobtnají.
- válcové závity podle DIN ISO 228-1 nejsou samostatně těsnicí, a proto vyžadují odpovídající těsnění
- maximální pracovní tlak 25 bar, interpolovaná hodnota 20 bar
- pracovní teplota -20/+110 °C

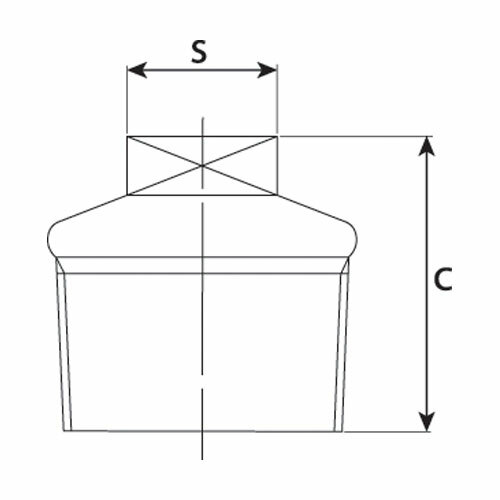

| Obj. č. | Závit |
c (mm) |
S (mm) |
Cena bez DPH | Cena vč. DPH | Cena bez DPH | Cena vč. DPH | Skladem | Mj | |
|---|---|---|---|---|---|---|---|---|---|---|
| RA290-18 | 1/8" | 20 | 7 | 25,16 Kč | 30,44 Kč | 0,97 € | 1,17 € | 0 | ks | |
| RA290-14 | 1/4" | 22 | 8 | 19,65 Kč | 23,78 Kč | 0,76 € | 0,92 € | 0 | ks | |
| RA290-38 | 3/8" | 24 | 14 | 15,97 Kč | 19,32 Kč | 0,61 € | 0,74 € | 11 - 20 | ks | |
| RA290-12 | 1/2" | 26 | 18 | 15,97 Kč | 19,32 Kč | 0,61 € | 0,74 € | 11 - 20 | ks | |
| RA290-34 | 3/4" | 32 | 20 | 22,11 Kč | 26,75 Kč | 0,85 € | 1,03 € | 0 | ks | |
| RA290-10 | 1" | 36 | 23 | 23,95 Kč | 28,98 Kč | 0,92 € | 1,11 € | 11 - 20 | ks | |
| RA290-54 | 1 1/4" | 39 | 23 | 46,05 Kč | 55,72 Kč | 1,77 € | 2,14 € | 11 - 20 | ks | |
| RA290-15 | 1 1/2" | 41 | 28 | 55,86 Kč | 67,59 Kč | 2,15 € | 2,60 € | 11 - 20 | ks | |
| RA290-20 | 2" | 48 | 33 | 100,07 Kč | 121,08 Kč | 3,85 € | 4,66 € | 11 - 20 | ks | |
| RA290-25 | 2 1/2" | 54 | 32 | 217,95 Kč | 263,72 Kč | 8,38 € | 10,14 € | 3 - 5 | ks | |
| RA290-30 | 3" | 60 | 42 | 280,56 Kč | 339,48 Kč | 10,79 € | 13,06 € | 3 - 5 | ks | |
| RA290-40 | 4" | 70 | 41 | 496,04 Kč | 600,21 Kč | 19,08 € | 23,09 € | 0 | ks |
