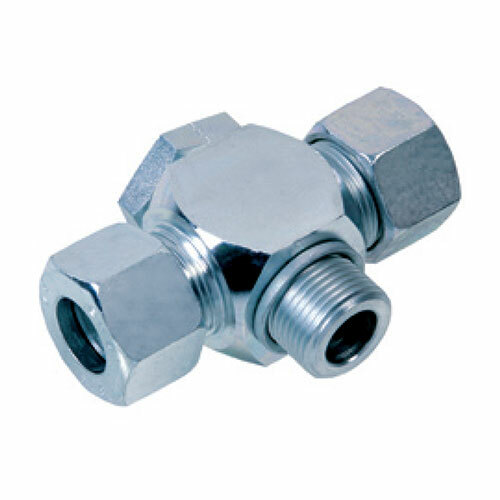

T-šroubení SGEX-G
- šroubení z nerezové oceli 1.4571 s úhlovým tvarem nebo pro rozdělení jako t-kus tvořená objímkou, dutým šroubem a těsnícími kroužky
- dodáváno v různých tlakových třídách LL – velmi lehká řada, L – lehká řada, S – těžká řada
- pracovní tlak PN je uveden pro teplotu do +120°C a pro statický tlak podle normy DIN 2401
- pracovní teplota pro ocelová šroubení -40/+120°C, pracovní teplota standardního těsnění NBR -35/+100°C
- upozornění: pro šroubení použijte výhradně přesné bezešvé ocelové trubky s rozměry dle EN 10305, tělo šroubení bez matice a řezného kroužku je v obj. č. označeno písmenem X, pro objednání dutého šroubu a těsnících kroužků nás kontaktujte
| Obj. č. |
Tlak PN (bar) |
Závit G |
Trubka D (mm) |
Délka L2 (mm) |
Výška L3 (mm) |
Cena bez DPH | Cena vč. DPH | Cena bez DPH | Cena vč. DPH | Skladem | Mj | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| SGEX-G6L | 315 | G 1/8" | 6 | 27,0 | 24,0 | na dotaz | na dotaz | na dotaz | na dotaz | 0 | ks | |
| SGEX-G8L | 315 | G 1/4" | 8 | 29,0 | 30,0 | na dotaz | na dotaz | na dotaz | na dotaz | 0 | ks | |
| SGEX-G10L | 315 | G 1/4" | 10 | 30,0 | 30,0 | na dotaz | na dotaz | na dotaz | na dotaz | 0 | ks | |
| SGEX-G12L | 315 | G 3/8" | 12 | 33,0 | 36,0 | na dotaz | na dotaz | na dotaz | na dotaz | 0 | ks | |
| SGEX-G15L | 315 | G 1/2" | 15 | 37,0 | 45,0 | na dotaz | na dotaz | na dotaz | na dotaz | 0 | ks | |
| SGEX-G18L | 315 | G 1/2" | 18 | 37,0 | 45,0 | na dotaz | na dotaz | na dotaz | na dotaz | 0 | ks | |
| SGEX-G22L | 160 | G 3/4" | 22 | 44,0 | 53,0 | na dotaz | na dotaz | na dotaz | na dotaz | 0 | ks | |
| SGEX-G28L | 160 | G 1" | 28 | 49,0 | 66,0 | na dotaz | na dotaz | na dotaz | na dotaz | 0 | ks | |
| SGEX-G6S | 630 | G 1/4" | 6 | 31,0 | 30,0 | na dotaz | na dotaz | na dotaz | na dotaz | 0 | ks | |
| SGEX-G8S | 630 | G 1/4" | 8 | 31,0 | 30,0 | na dotaz | na dotaz | na dotaz | na dotaz | 0 | ks | |
| SGEX-G10S | 630 | G 3/8" | 10 | 35,0 | 36,0 | na dotaz | na dotaz | na dotaz | na dotaz | 0 | ks | |
| SGEX-G12S | 630 | G 3/8" | 12 | 35,0 | 36,0 | na dotaz | na dotaz | na dotaz | na dotaz | 0 | ks | |
| SGEX-G16S | 400 | G 1/2" | 16 | 40,0 | 45,0 | na dotaz | na dotaz | na dotaz | na dotaz | 0 | ks | |
| SGEX-G20S | 400 | G 3/4" | 20 | 48,0 | 53,0 | na dotaz | na dotaz | na dotaz | na dotaz | 0 | ks | |
| SGEX-G25S | 400 | G 1" | 25 | 56,0 | 66,0 | na dotaz | na dotaz | na dotaz | na dotaz | 0 | ks | |
| XSGEX-G6L | 315 | G 1/8" | 6 | 27,0 | 24,0 | na dotaz | na dotaz | na dotaz | na dotaz | 0 | ks | |
| XSGEX-G8L | 315 | G 1/4" | 8 | 29,0 | 30,0 | na dotaz | na dotaz | na dotaz | na dotaz | 0 | ks | |
| XSGEX-G10L | 315 | G 1/4" | 10 | 30,0 | 30,0 | na dotaz | na dotaz | na dotaz | na dotaz | 0 | ks | |
| XSGEX-G12L | 315 | G 3/8" | 12 | 33,0 | 36,0 | na dotaz | na dotaz | na dotaz | na dotaz | 0 | ks | |
| XSGEX-G15L | 315 | G 1/2" | 15 | 37,0 | 45,0 | na dotaz | na dotaz | na dotaz | na dotaz | 0 | ks |
Název:
Cena bez DPH:
Cena vč. DPH:
kl-437 (230 kB)
