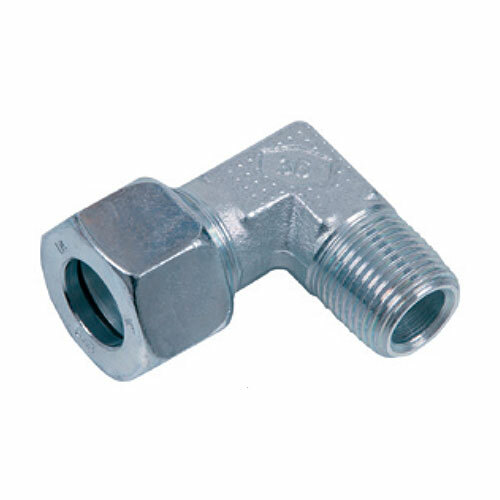

Úhlová šroubení BX-N
- šroubení z nerezové oceli 1.4571 s úhlovým tvarem 90° a 45° vyrobená dle standardů norem ISO 8434-1 a 8434-4
- dodáváno v různých tlakových třídách LL – velmi lehká řada, L – lehká řada, S – těžká řada
- pracovní tlak PN je uveden pro teplotu do +120 °C a pro statický tlak podle normy DIN 2401
- pracovní teplota pro ocelová šroubení -40/+120 °C, pracovní teplota standardního těsnění NBR -35/+100 °C
- upozornění: pro šroubení použijte výhradně přesné bezešvé ocelové trubky s rozměry dle EN 10305, tělo šroubení bez matice a řezného kroužku je v obj. č. označeno písmenem X
| Obj. č. | Řada |
Tlak PN (bar) |
Závit G |
Trubka D (mm) |
Délka závitu i (mm) |
Cena bez DPH | Cena vč. DPH | Cena bez DPH | Cena vč. DPH | Skladem | Mj | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| BX-N6L | L | 315 | 1/8" NPT | 6 | 10,0 | na dotaz | na dotaz | na dotaz | na dotaz | 0 | ks | |
| BX-N8L | L | 315 | 1/4" NPT | 8 | 15,0 | na dotaz | na dotaz | na dotaz | na dotaz | 0 | ks | |
| BX-N10L | L | 315 | 1/4" NPT | 10 | 15,0 | na dotaz | na dotaz | na dotaz | na dotaz | 0 | ks | |
| BX-N12L | L | 315 | 3/8" NPT | 12 | 15,0 | na dotaz | na dotaz | na dotaz | na dotaz | 0 | ks | |
| BX-N15L | L | 315 | 1/2" NPT | 15 | 20,0 | na dotaz | na dotaz | na dotaz | na dotaz | 0 | ks | |
| BX-N6S | S | 630 | 1/4" NPT | 6 | 15,0 | na dotaz | na dotaz | na dotaz | na dotaz | 0 | ks | |
| BX-N10S | S | 630 | 3/8" NPT | 10 | 15,0 | na dotaz | na dotaz | na dotaz | na dotaz | 0 | ks | |
| XBX-N6L | L | 315 | 1/8" NPT | 6 | 10,0 | na dotaz | na dotaz | na dotaz | na dotaz | 0 | ks | |
| XBX-N8L | L | 315 | 1/4" NPT | 8 | 15,0 | na dotaz | na dotaz | na dotaz | na dotaz | 0 | ks | |
| XBX-N10L | L | 315 | 1/4" NPT | 10 | 15,0 | na dotaz | na dotaz | na dotaz | na dotaz | 0 | ks | |
| XBX-N12L | L | 315 | 3/8" NPT | 12 | 15,0 | na dotaz | na dotaz | na dotaz | na dotaz | 0 | ks | |
| XBX-N15L | L | 315 | 1/2" NPT | 15 | 20,0 | na dotaz | na dotaz | na dotaz | na dotaz | 0 | ks | |
| XBX-N6S | S | 630 | 1/4" NPT | 6 | 15,0 | na dotaz | na dotaz | na dotaz | na dotaz | 0 | ks | |
| XBX-N10S | S | 630 | 3/8" NPT | 10 | 15,0 | na dotaz | na dotaz | na dotaz | na dotaz | 0 | ks |
