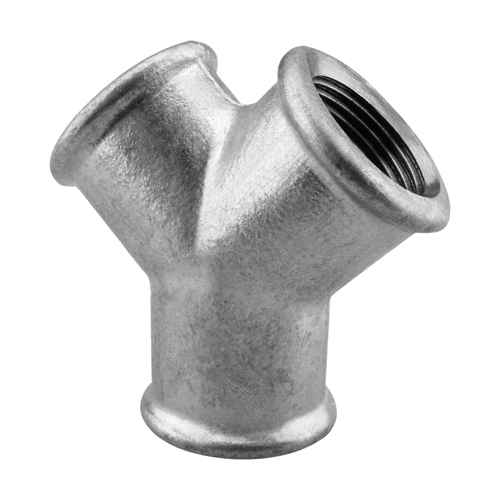

Y-kusy RA220
- série závitových tvarovek určených především pro potrubní rozvody vody a stlačeného vzduchu vyrobených podle normy EN 10242/Design Symbol A
- certifikace dle DVGW a SVGW
- přibližně o 50 % silnější zinková vrstva než je požadováno normou
- výroba je pravidelně kontrolována organizací MPA - Materialprüfungsanstalt (Institut pro zkoušení materiálů)
- tvarovky z tvárné litiny mají závit typu BSP (British Standard Pipe), který se používá při instalacích potrubí v Evropě
- úhel boků závitu činí 55°
- vnitřní závity jsou válcové a vnější závity jsou kuželové
- kuželové závity podle DIN EN 10226-1 (dříve DIN 2999) jsou označovány jako „kov na kov těsnicí“, protože po několika otáčkách jmenovitý průměr kuželového závitu odpovídá průměru protikusu. Po dalším dotažení do sebe závity zapadnou a vytvoří efekt těsnění kov na kov. Obvykle se kuželové závity před sešroubováním opatřují teflonovou páskou nebo koudelí, aby se vyplnily zbylé mezery závitu. Efektem koudelí je, že při kontaktu s kapalinou nabobtnají.
- válcové závity podle DIN ISO 228-1 nejsou samostatně těsnicí, a proto vyžadují odpovídající těsnění
- maximální pracovní tlak 25 bar, interpolovaná hodnota 20 bar
- pracovní teplota -20/+110 °C
| Obj. č. | |
|---|---|
| RA220-38 | |
| Závit | 3/8" |
|
a (mm) | |
| Cena bez DPH | 133,22 Kč |
| Cena vč. DPH | 161,20 Kč |
| Cena bez DPH | 5,12 € |
| Cena vč. DPH | 6,20 € |
| Skladem | 0 |
| Mj | ks |
| RA220-12 | |
| Závit | 1/2" |
|
a (mm) | 27,0 |
| Cena bez DPH | 114,19 Kč |
| Cena vč. DPH | 138,17 Kč |
| Cena bez DPH | 4,39 € |
| Cena vč. DPH | 5,31 € |
| Skladem | 0 |
| Mj | ks |
| RA220-34 | |
| Závit | 3/4" |
|
a (mm) | 33,0 |
| Cena bez DPH | 179,88 Kč |
| Cena vč. DPH | 217,65 Kč |
| Cena bez DPH | 6,92 € |
| Cena vč. DPH | 8,37 € |
| Skladem | 0 |
| Mj | ks |
| RA220-10 | |
| Závit | 1" |
|
a (mm) | 40,0 |
| Cena bez DPH | 297,13 Kč |
| Cena vč. DPH | 359,53 Kč |
| Cena bez DPH | 11,43 € |
| Cena vč. DPH | 13,83 € |
| Skladem | 0 |
| Mj | ks |
| Obj. č. | Závit |
a (mm) |
Cena bez DPH | Cena vč. DPH | Cena bez DPH | Cena vč. DPH | Skladem | Mj | |
|---|---|---|---|---|---|---|---|---|---|
| RA220-38 | 3/8" | 133,22 Kč | 161,20 Kč | 5,12 € | 6,20 € | 0 | ks | ||
| RA220-12 | 1/2" | 27,0 | 114,19 Kč | 138,17 Kč | 4,39 € | 5,31 € | 0 | ks | |
| RA220-34 | 3/4" | 33,0 | 179,88 Kč | 217,65 Kč | 6,92 € | 8,37 € | 0 | ks | |
| RA220-10 | 1" | 40,0 | 297,13 Kč | 359,53 Kč | 11,43 € | 13,83 € | 0 | ks |
