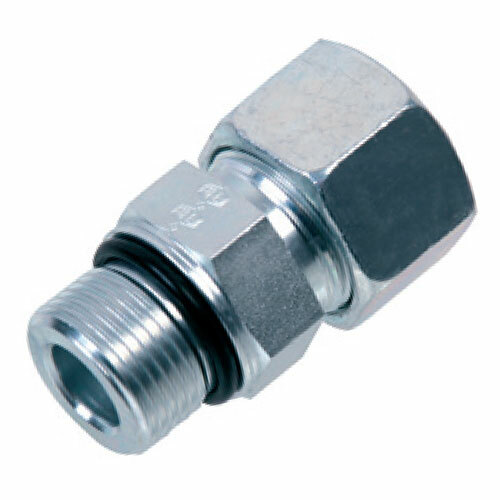

Přímá šroubení AO-M
- ocelová šroubení s přímým tvarem vyrobená dle standardů norem ISO 8434-1 a 8434-4
- dodáváno v různých tlakových třídách LL – velmi lehká řada, L – lehká řada, S – těžká řada
- pracovní tlak PN je uveden pro teplotu do +120 °C a pro statický tlak podle normy DIN 2401
- pracovní teplota pro ocelová šroubení -40/+120 °C, pracovní teplota standardního těsnění NBR -35/+100 °C
- upozornění: pro šroubení použijte výhradně přesné bezešvé ocelové trubky s rozměry dle EN 10305, tělo šroubení bez matice a řezného kroužku je v obj. č. označeno písmenem X
| Obj. č. |
Tlak PN (bar) |
Závit G |
Trubka D (mm) |
Délka L1 (mm) |
Délka závitu i (mm) |
Cena bez DPH | Cena vč. DPH | Cena bez DPH | Cena vč. DPH | Skladem | Mj | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| AO-M6L | 500 | M10 × 1 | 6 | 24,0 | 9,5 | na dotaz | na dotaz | na dotaz | na dotaz | 0 | ks | |
| AO-M8L | 500 | M12 × 1,5 | 8 | 24,0 | 11,0 | na dotaz | na dotaz | na dotaz | na dotaz | 0 | ks | |
| AO-M10L | 500 | M14 × 1,5 | 10 | 25,0 | 11,0 | na dotaz | na dotaz | na dotaz | na dotaz | 0 | ks | |
| AO-M12L | 400 | M16 × 1,5 | 12 | 27,0 | 11,5 | na dotaz | na dotaz | na dotaz | na dotaz | 0 | ks | |
| AO-M15L | 400 | M18 × 1,5 | 15 | 28,0 | 14,0 | na dotaz | na dotaz | na dotaz | na dotaz | 0 | ks | |
| AO-M18L | 400 | M22 × 1,5 | 18 | 30,0 | 15,0 | na dotaz | na dotaz | na dotaz | na dotaz | 0 | ks | |
| AO-M22L | 250 | M27 × 2 | 22 | 32,0 | 18,5 | na dotaz | na dotaz | na dotaz | na dotaz | 0 | ks | |
| AO-M28L | 250 | M33 × 2 | 28 | 34,0 | 18,5 | na dotaz | na dotaz | na dotaz | na dotaz | 0 | ks | |
| AO-M35L | 250 | M42 × 2 | 35 | 39,0 | 19,0 | na dotaz | na dotaz | na dotaz | na dotaz | 0 | ks | |
| XAO-M6L | 500 | M10 × 1 | 6 | 24,0 | 9,5 | na dotaz | na dotaz | na dotaz | na dotaz | 0 | ks | |
| XAO-M8L | 500 | M12 × 1,5 | 8 | 24,0 | 11,0 | na dotaz | na dotaz | na dotaz | na dotaz | 0 | ks | |
| XAO-M10L | 500 | M14 × 1,5 | 10 | 25,0 | 11,0 | na dotaz | na dotaz | na dotaz | na dotaz | 0 | ks | |
| XAO-M12L | 400 | M16 × 1,5 | 12 | 27,0 | 11,5 | na dotaz | na dotaz | na dotaz | na dotaz | 0 | ks | |
| XAO-M15L | 400 | M18 × 1,5 | 15 | 28,0 | 14,0 | na dotaz | na dotaz | na dotaz | na dotaz | 0 | ks | |
| XAO-M18L | 400 | M22 × 1,5 | 18 | 30,0 | 15,0 | na dotaz | na dotaz | na dotaz | na dotaz | 0 | ks | |
| XAO-M22L | 250 | M27 × 2 | 22 | 32,0 | 18,5 | na dotaz | na dotaz | na dotaz | na dotaz | 0 | ks | |
| XAO-M28L | 250 | M33 × 2 | 28 | 34,0 | 18,5 | na dotaz | na dotaz | na dotaz | na dotaz | 0 | ks | |
| XAO-M35L | 250 | M42 × 2 | 35 | 39,0 | 19,0 | na dotaz | na dotaz | na dotaz | na dotaz | 0 | ks |
