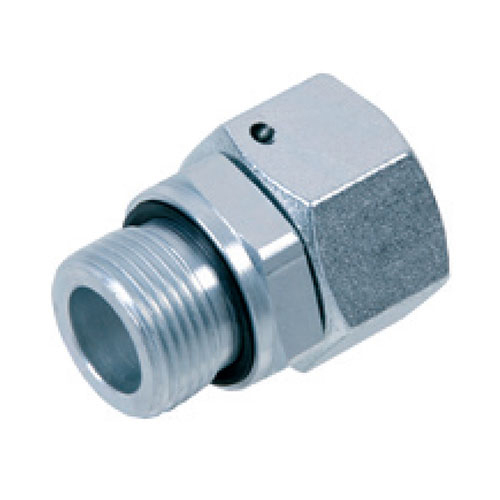

Přímá šroubení VAKWX-M
- šroubení z nerezové oceli 1.4571 s přímým tvarem vyrobená dle standardů norem ISO 8434-1 a 8434-4
- dodáváno v různých tlakových třídách LL – velmi lehká řada, L – lehká řada, S – těžká řada
- pracovní tlak PN je uveden pro teplotu do +120 °C a pro statický tlak podle normy DIN 2401
- pracovní teplota pro ocelová šroubení -40/+120 °C, pracovní teplota standardního těsnění NBR -35/+100 °C
- upozornění: pro šroubení použijte výhradně přesné bezešvé ocelové trubky s rozměry dle EN 10305
| Obj. č. |
Tlak PN (bar) |
Vnější závit G |
Trubka D1 (mm) |
Závit matice d1 |
Délka L (mm) |
Cena bez DPH | Cena vč. DPH | Cena bez DPH | Cena vč. DPH | Skladem | Mj | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| VAKWX-M6L | 500 | M10 × 1 | 6 | M12 × 1,5 | 24,5 | na dotaz | na dotaz | na dotaz | na dotaz | 0 | ks | |
| VAKWX-M8L | 500 | M12 × 1,5 | 8 | M14 × 1,5 | 26,5 | na dotaz | na dotaz | na dotaz | na dotaz | 0 | ks | |
| VAKWX-M10L | 500 | M14 × 1,5 | 10 | M16 × 1,5 | 27,5 | na dotaz | na dotaz | na dotaz | na dotaz | 0 | ks | |
| VAKWX-M12L | 400 | M16 × 1,5 | 12 | M18 × 1,5 | 30,5 | na dotaz | na dotaz | na dotaz | na dotaz | 0 | ks | |
| VAKWX-M15L | 400 | M18 × 1,5 | 15 | M22 × 1,5 | 31,5 | na dotaz | na dotaz | na dotaz | na dotaz | 0 | ks | |
| VAKWX-M18L | 400 | M22 × 1,5 | 18 | M26 × 1,5 | 31,5 | na dotaz | na dotaz | na dotaz | na dotaz | 0 | ks | |
| VAKWX-M28L | 250 | M33 × 2 | 28 | M36 × 2 | 35,0 | na dotaz | na dotaz | na dotaz | na dotaz | 0 | ks | |
| VAKWX-M42L | 250 | M48 × 2 | 42 | M52 × 2 | 46,5 | na dotaz | na dotaz | na dotaz | na dotaz | 0 | ks | |
| VAKWX-M6S | 800 | M12 × 1,5 | 6 | M14 × 1,5 | 27,0 | na dotaz | na dotaz | na dotaz | na dotaz | 0 | ks | |
| VAKWX-M8S | 800 | M14 × 1,5 | 8 | M16 × 1,5 | 29,5 | na dotaz | na dotaz | na dotaz | na dotaz | 0 | ks | |
| VAKWX-M10S | 800 | M16 × 1,5 | 10 | M18 × 1,5 | 32,0 | na dotaz | na dotaz | na dotaz | na dotaz | 0 | ks | |
| VAKWX-M12S | 630 | M18 × 1,5 | 12 | M20 × 1,5 | 34,0 | na dotaz | na dotaz | na dotaz | na dotaz | 0 | ks | |
| VAKWX-M14S | 630 | M20 × 1,5 | 14 | M22 × 1,5 | 36,5 | na dotaz | na dotaz | na dotaz | na dotaz | 0 | ks | |
| VAKWX-M16S | 630 | M22 × 1,5 | 16 | M24 × 1,5 | 37,0 | na dotaz | na dotaz | na dotaz | na dotaz | 0 | ks | |
| VAKWX-M20S | 400 | M27 × 2 | 20 | M30 × 2 | 43,0 | na dotaz | na dotaz | na dotaz | na dotaz | 0 | ks | |
| VAKWX-M30S | 400 | M42 × 2 | 30 | M42 × 2 | 51,0 | na dotaz | na dotaz | na dotaz | na dotaz | 0 | ks |
