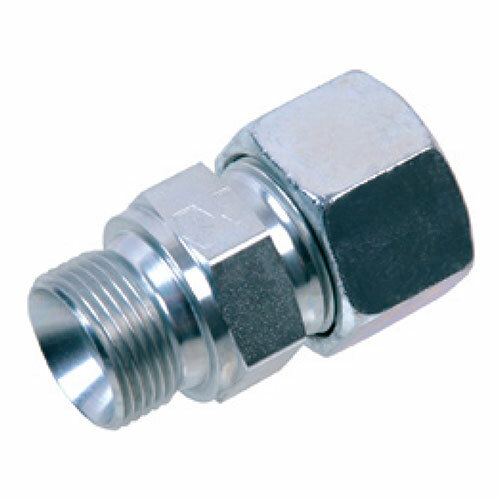

Přímá šroubení AX-G
- šroubení z nerezové oceli 1.4571 s přímým tvarem vyrobená dle standardů norem ISO 8434-1 a 8434-4
- dodáváno v různých tlakových třídách LL – velmi lehká řada, L – lehká řada, S – těžká řada
- pracovní tlak PN je uveden pro teplotu do +120 °C a pro statický tlak podle normy DIN 2401
- pracovní teplota pro ocelová šroubení -40/+120 °C, pracovní teplota standardního těsnění NBR -35/+100 °C
- upozornění: pro šroubení použijte výhradně přesné bezešvé ocelové trubky s rozměry dle EN 10305, tělo šroubení bez matice a řezného kroužku je v obj. č. označeno písmenem X
| Obj. č. |
Tlak PN (bar) |
Závit G |
Trubka D (mm) |
Délka L1 (mm) |
Délka závitu i (mm) |
Cena bez DPH | Cena vč. DPH | Cena bez DPH | Cena vč. DPH | Skladem | Mj | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| AX-R186LL | 100 | R 1/8" | 6 | 26,0 | 8,0 | na dotaz | na dotaz | na dotaz | na dotaz | 0 | ks | |
| AX-R188LL | 100 | R 1/8" | 8 | 28,0 | 8,0 | na dotaz | na dotaz | na dotaz | na dotaz | 0 | ks | |
| AX-G186L | 315 | G 1/8" | 6 | 23,0 | 8,0 | na dotaz | na dotaz | na dotaz | na dotaz | 0 | ks | |
| AX-G146L | 315 | G 1/4" | 6 | 25,0 | 12,0 | na dotaz | na dotaz | na dotaz | na dotaz | 0 | ks | |
| AX-G386L | 315 | G 3/8" | 6 | 26,0 | 12,0 | na dotaz | na dotaz | na dotaz | na dotaz | 0 | ks | |
| AX-G126L | 315 | G 1/2" | 6 | 27,0 | 14,0 | na dotaz | na dotaz | na dotaz | na dotaz | 0 | ks | |
| AX-G188L | 315 | G 1/8" | 8 | 24,0 | 8,0 | na dotaz | na dotaz | na dotaz | na dotaz | 0 | ks | |
| AX-G148L | 315 | G 1/4" | 8 | 25,0 | 12,0 | na dotaz | na dotaz | na dotaz | na dotaz | 0 | ks | |
| AX-G388L | 315 | G 3/8" | 8 | 26,0 | 12,0 | na dotaz | na dotaz | na dotaz | na dotaz | 0 | ks | |
| AX-G128L | 315 | G 1/2" | 8 | 27,0 | 14,0 | na dotaz | na dotaz | na dotaz | na dotaz | 0 | ks | |
| AX-G1410L | 315 | G 1/4" | 10 | 26,0 | 12,0 | na dotaz | na dotaz | na dotaz | na dotaz | 0 | ks | |
| AX-G3810L | 315 | G 3/8" | 10 | 27,0 | 12,0 | na dotaz | na dotaz | na dotaz | na dotaz | 0 | ks | |
| AX-G1210L | 315 | G 1/2" | 10 | 28,0 | 14,0 | na dotaz | na dotaz | na dotaz | na dotaz | 0 | ks | |
| AX-G1412L | 315 | G 1/4" | 12 | 27,0 | 12,0 | na dotaz | na dotaz | na dotaz | na dotaz | 0 | ks | |
| AX-G3812L | 315 | G 3/8" | 12 | 27,0 | 12,0 | na dotaz | na dotaz | na dotaz | na dotaz | 0 | ks | |
| AX-G1212L | 315 | G 1/2" | 12 | 28,0 | 14,0 | na dotaz | na dotaz | na dotaz | na dotaz | 0 | ks | |
| AX-G3815L | 315 | G 3/8" | 15 | 29,0 | 12,0 | na dotaz | na dotaz | na dotaz | na dotaz | 0 | ks | |
| AX-G1215L | 315 | G 1/2" | 15 | 29,0 | 14,0 | na dotaz | na dotaz | na dotaz | na dotaz | 0 | ks | |
| AX-G3415L | 315 | G 3/4" | 15 | 30,0 | 16,0 | na dotaz | na dotaz | na dotaz | na dotaz | 0 | ks | |
| AX-G3818L | 315 | G 3/8" | 18 | 29,5 | 12,0 | na dotaz | na dotaz | na dotaz | na dotaz | 0 | ks |
