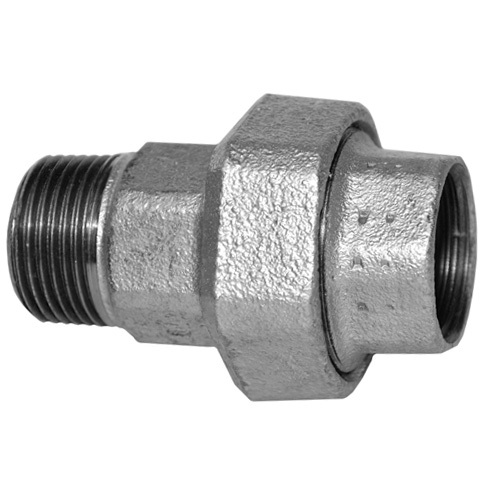

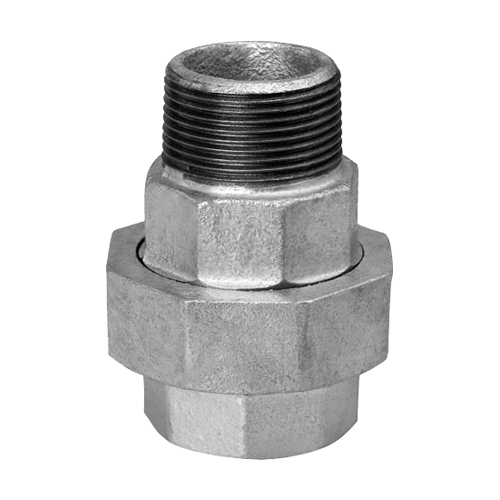

Šroubení kónické RA341 s vnitřním a vnějším závitem
- série závitových tvarovek určených především pro potrubní rozvody vody a stlačeného vzduchu vyrobených podle normy EN 10242/Design Symbol A
- certifikace dle DVGW a SVGW
- přibližně o 50 % silnější zinková vrstva než je požadováno normou
- výroba je pravidelně kontrolována organizací MPA - Materialprüfungsanstalt (Institut pro zkoušení materiálů)
- tvarovky z tvárné litiny mají závit typu BSP (British Standard Pipe), který se používá při instalacích potrubí v Evropě
- úhel boků závitu činí 55°
- vnitřní závity jsou válcové a vnější závity jsou kuželové
- kuželové závity podle DIN EN 10226-1 (dříve DIN 2999) jsou označovány jako „kov na kov těsnicí“, protože po několika otáčkách jmenovitý průměr kuželového závitu odpovídá průměru protikusu. Po dalším dotažení do sebe závity zapadnou a vytvoří efekt těsnění kov na kov. Obvykle se kuželové závity před sešroubováním opatřují teflonovou páskou nebo koudelí, aby se vyplnily zbylé mezery závitu. Efektem koudelí je, že při kontaktu s kapalinou nabobtnají.
- válcové závity podle DIN ISO 228-1 nejsou samostatně těsnicí, a proto vyžadují odpovídající těsnění
- maximální pracovní tlak 25 bar, interpolovaná hodnota 20 bar
- pracovní teplota -20/+110 °C
| Obj. č. | Závit |

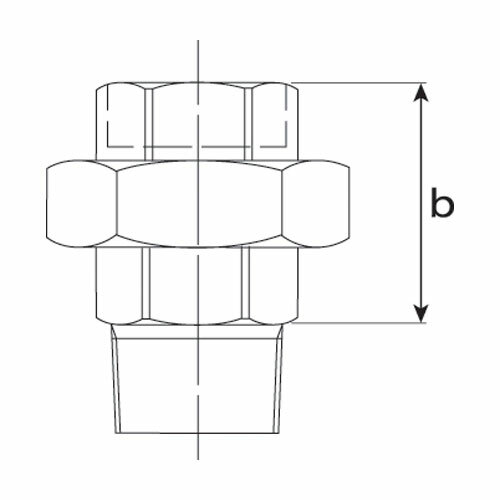

b (mm) |
Cena bez DPH | Cena vč. DPH | Cena bez DPH | Cena vč. DPH | Skladem | Mj | |
|---|---|---|---|---|---|---|---|---|---|
| RA341-14 | 1/4" | 55,0 | 157,17 Kč | 190,18 Kč | 6,05 € | 7,32 € | 0 | ks | |
| RA341-38 | 3/8" | 58,0 | 122,78 Kč | 148,56 Kč | 4,72 € | 5,71 € | 0 | ks | |
| RA341-12 | 1/2" | 66,0 | 101,91 Kč | 123,31 Kč | 3,92 € | 4,74 € | 6 - 10 | ks | |
| RA341-34 | 3/4" | 72,0 | 122,78 Kč | 148,56 Kč | 4,72 € | 5,71 € | 11 - 20 | ks | |
| RA341-10 | 1" | 80,0 | 152,24 Kč | 184,21 Kč | 5,86 € | 7,09 € | 11 - 20 | ks | |
| RA341-54 | 1 1/4" | 90,0 | 242,51 Kč | 293,44 Kč | 9,33 € | 11,29 € | 11 - 20 | ks | |
| RA341-15 | 1 1/2" | 95,0 | 310,65 Kč | 375,89 Kč | 11,95 € | 14,46 € | 6 - 10 | ks | |
| RA341-20 | 2" | 106,0 | 494,82 Kč | 598,73 Kč | 19,03 € | 23,03 € | 11 - 20 | ks | |
| RA341-25 | 2 1/2" | 118,0 | 1 084,18 Kč | 1 311,86 Kč | 41,70 € | 50,46 € | 6 - 10 | ks | |
| RA341-30 | 3" | 130,0 | 1 698,70 Kč | 2 055,43 Kč | 65,33 € | 79,05 € | 3 - 5 | ks | |
| RA341-40 | 4" | 145,0 | 3 108,26 Kč | 3 760,99 Kč | 119,55 € | 144,66 € | 0 | ks |
