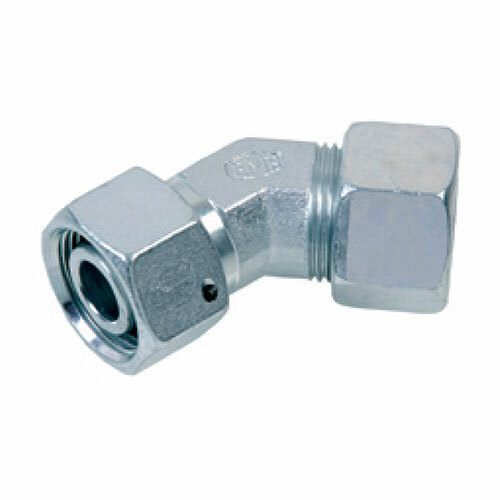

L-šroubení BFK
- ocelová šroubení s úhlovým tvarem 90° a 45° vyrobená dle standardů norem ISO 8434-1 a 8434-4
- dodáváno v různých tlakových třídách LL – velmi lehká řada, L – lehká řada, S – těžká řada
- pracovní tlak PN je uveden pro teplotu do +120 °C a pro statický tlak podle normy DIN 2401
- pracovní teplota pro ocelová šroubení -40/+120 °C, pracovní teplota standardního těsnění NBR -35/+100 °C
- upozornění: pro šroubení použijte výhradně přesné bezešvé ocelové trubky s rozměry dle EN 10305, tělo šroubení bez matice a řezného kroužku je v obj. č. označeno písmenem X
| Obj. č. |
Tlak PN (bar) |
Závit |
Trubka D (mm) |
Délka L (mm) |
Výška L2 (mm) |
Cena bez DPH | Cena vč. DPH | Cena bez DPH | Cena vč. DPH | Skladem | Mj | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| BFK-6L | 500 | M12 × 1,5 | 6 | 24,0 | 26,0 | na dotaz | na dotaz | na dotaz | na dotaz | 0 | ks | |
| BFK-8L | 500 | M14 × 1,5 | 8 | 27,0 | 27,5 | na dotaz | na dotaz | na dotaz | na dotaz | 0 | ks | |
| BFK-10L | 500 | M16 × 1,5 | 10 | 27,0 | 29,0 | na dotaz | na dotaz | na dotaz | na dotaz | 0 | ks | |
| BFK-12L | 400 | M18 × 1,5 | 12 | 28,0 | 29,5 | na dotaz | na dotaz | na dotaz | na dotaz | 0 | ks | |
| BFK-15L | 400 | M22 × 1,5 | 15 | 32,0 | 32,5 | na dotaz | na dotaz | na dotaz | na dotaz | 0 | ks | |
| BFK-18L | 400 | M26 × 1,5 | 18 | 33,0 | 35,5 | na dotaz | na dotaz | na dotaz | na dotaz | 0 | ks | |
| BFK-22L | 250 | M30 × 2 | 22 | 35,0 | 38,5 | na dotaz | na dotaz | na dotaz | na dotaz | 0 | ks | |
| BFK-28L | 250 | M36 × 2 | 28 | 40,0 | 41,5 | na dotaz | na dotaz | na dotaz | na dotaz | 0 | ks | |
| BFK-35L | 250 | M45 × 2 | 35 | 48,0 | 51,0 | na dotaz | na dotaz | na dotaz | na dotaz | 0 | ks | |
| BFK-42L | 250 | M52 × 2 | 42 | 49,0 | 56,0 | na dotaz | na dotaz | na dotaz | na dotaz | 0 | ks | |
| BFK-6S | 800 | M14 × 1,5 | 6 | 24,0 | 27,0 | na dotaz | na dotaz | na dotaz | na dotaz | 0 | ks | |
| BFK-8S | 800 | M16 × 1,5 | 8 | 27,0 | 27,5 | na dotaz | na dotaz | na dotaz | na dotaz | 0 | ks | |
| BFK-10S | 800 | M18 × 1,5 | 10 | 29,0 | 30,0 | na dotaz | na dotaz | na dotaz | na dotaz | 0 | ks | |
| BFK-12S | 630 | M20 × 1,5 | 12 | 33,0 | 31,0 | na dotaz | na dotaz | na dotaz | na dotaz | 0 | ks | |
| BFK-16S | 630 | M24 × 1,5 | 16 | 34,0 | 36,5 | na dotaz | na dotaz | na dotaz | na dotaz | 0 | ks | |
| BFK-20S | 400 | M30 × 2 | 20 | 38,0 | 44,5 | na dotaz | na dotaz | na dotaz | na dotaz | 0 | ks | |
| BFK-25S | 400 | M36 × 2 | 25 | 43,0 | 50,0 | na dotaz | na dotaz | na dotaz | na dotaz | 0 | ks | |
| BFK-30S | 400 | M42 × 2 | 30 | 50,0 | 55,0 | na dotaz | na dotaz | na dotaz | na dotaz | 0 | ks | |
| BFK-38S | 400 | M52 × 2 | 38 | 52,0 | 63,0 | na dotaz | na dotaz | na dotaz | na dotaz | 0 | ks | |
| XBFK-6L | 500 | M12 × 1,5 | 6 | 24,0 | 26,0 | na dotaz | na dotaz | na dotaz | na dotaz | 0 | ks |
