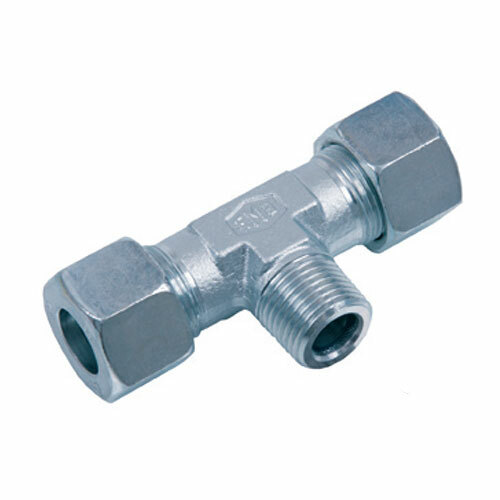

T-šroubení CX-R
- t-šroubení a x-šroubení z nerezové oceli 1.4571 vyrobená dle standardů norem ISO 8434-1 a 8434-4
- dodáváno v různých tlakových třídách LL – velmi lehká řada, L – lehká řada, S – těžká řada
- pracovní tlak PN je uveden pro teplotu do +120 °C a pro statický tlak podle normy DIN 2401
- pracovní teplota pro ocelová šroubení -40/+120 °C, pracovní teplota standardního těsnění NBR -35/+100 °C
- upozornění: pro šroubení použijte výhradně přesné bezešvé ocelové trubky s rozměry dle EN 10305, tělo šroubení bez matice a řezného kroužku je v obj. č. označeno písmenem X
| Obj. č. | |
|---|---|
| CX-R8L | |
|
Tlak PN (bar) | 315 |
| Závit G | R 1/4" |
|
Trubka D (mm) | 8 |
|
Délka L2 (mm) | 29,0 |
|
Výška L3 (mm) | 26,0 |
| Cena bez DPH | na dotaz |
| Cena vč. DPH | na dotaz |
| Cena bez DPH | na dotaz |
| Cena vč. DPH | na dotaz |
| Skladem | 0 |
| Mj | ks |
| CX-R15L | |
|
Tlak PN (bar) | 315 |
| Závit G | R 1/2" |
|
Trubka D (mm) | 15 |
|
Délka L2 (mm) | 36,0 |
|
Výška L3 (mm) | 34,0 |
| Cena bez DPH | na dotaz |
| Cena vč. DPH | na dotaz |
| Cena bez DPH | na dotaz |
| Cena vč. DPH | na dotaz |
| Skladem | 0 |
| Mj | ks |
| CX-R18L | |
|
Tlak PN (bar) | 315 |
| Závit G | R 1/2" |
|
Trubka D (mm) | 18 |
|
Délka L2 (mm) | 40,0 |
|
Výška L3 (mm) | 36,0 |
| Cena bez DPH | na dotaz |
| Cena vč. DPH | na dotaz |
| Cena bez DPH | na dotaz |
| Cena vč. DPH | na dotaz |
| Skladem | 0 |
| Mj | ks |
| CX-R8S | |
|
Tlak PN (bar) | 630 |
| Závit G | R 1/4" |
|
Trubka D (mm) | 8 |
|
Délka L2 (mm) | 32,0 |
|
Výška L3 (mm) | 27,0 |
| Cena bez DPH | na dotaz |
| Cena vč. DPH | na dotaz |
| Cena bez DPH | na dotaz |
| Cena vč. DPH | na dotaz |
| Skladem | 0 |
| Mj | ks |
| XCX-R8L | |
|
Tlak PN (bar) | 315 |
| Závit G | R 1/4" |
|
Trubka D (mm) | 8 |
|
Délka L2 (mm) | 29,0 |
|
Výška L3 (mm) | 26,0 |
| Cena bez DPH | na dotaz |
| Cena vč. DPH | na dotaz |
| Cena bez DPH | na dotaz |
| Cena vč. DPH | na dotaz |
| Skladem | 0 |
| Mj | ks |
| XCX-R15L | |
|
Tlak PN (bar) | 315 |
| Závit G | R 1/2" |
|
Trubka D (mm) | 15 |
|
Délka L2 (mm) | 36,0 |
|
Výška L3 (mm) | 34,0 |
| Cena bez DPH | na dotaz |
| Cena vč. DPH | na dotaz |
| Cena bez DPH | na dotaz |
| Cena vč. DPH | na dotaz |
| Skladem | 0 |
| Mj | ks |
| XCX-R18L | |
|
Tlak PN (bar) | 315 |
| Závit G | R 1/2" |
|
Trubka D (mm) | 18 |
|
Délka L2 (mm) | 40,0 |
|
Výška L3 (mm) | 36,0 |
| Cena bez DPH | na dotaz |
| Cena vč. DPH | na dotaz |
| Cena bez DPH | na dotaz |
| Cena vč. DPH | na dotaz |
| Skladem | 0 |
| Mj | ks |
| XCX-R8S | |
|
Tlak PN (bar) | 630 |
| Závit G | R 1/4" |
|
Trubka D (mm) | 8 |
|
Délka L2 (mm) | 32,0 |
|
Výška L3 (mm) | 27,0 |
| Cena bez DPH | na dotaz |
| Cena vč. DPH | na dotaz |
| Cena bez DPH | na dotaz |
| Cena vč. DPH | na dotaz |
| Skladem | 0 |
| Mj | ks |
| Obj. č. |
Tlak PN (bar) |
Závit G |
Trubka D (mm) |
Délka L2 (mm) |
Výška L3 (mm) |
Cena bez DPH | Cena vč. DPH | Cena bez DPH | Cena vč. DPH | Skladem | Mj | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| CX-R8L | 315 | R 1/4" | 8 | 29,0 | 26,0 | na dotaz | na dotaz | na dotaz | na dotaz | 0 | ks | |
| CX-R15L | 315 | R 1/2" | 15 | 36,0 | 34,0 | na dotaz | na dotaz | na dotaz | na dotaz | 0 | ks | |
| CX-R18L | 315 | R 1/2" | 18 | 40,0 | 36,0 | na dotaz | na dotaz | na dotaz | na dotaz | 0 | ks | |
| CX-R8S | 630 | R 1/4" | 8 | 32,0 | 27,0 | na dotaz | na dotaz | na dotaz | na dotaz | 0 | ks | |
| XCX-R8L | 315 | R 1/4" | 8 | 29,0 | 26,0 | na dotaz | na dotaz | na dotaz | na dotaz | 0 | ks | |
| XCX-R15L | 315 | R 1/2" | 15 | 36,0 | 34,0 | na dotaz | na dotaz | na dotaz | na dotaz | 0 | ks | |
| XCX-R18L | 315 | R 1/2" | 18 | 40,0 | 36,0 | na dotaz | na dotaz | na dotaz | na dotaz | 0 | ks | |
| XCX-R8S | 630 | R 1/4" | 8 | 32,0 | 27,0 | na dotaz | na dotaz | na dotaz | na dotaz | 0 | ks |
