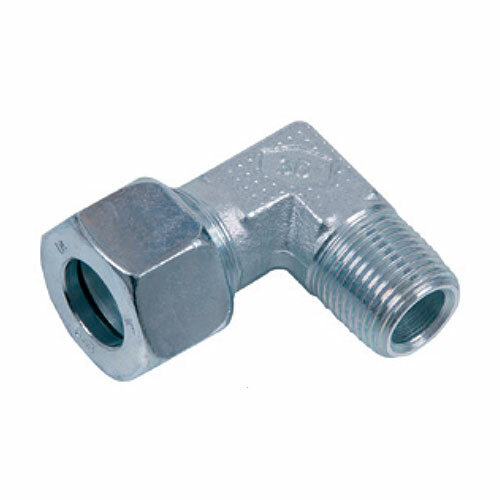

Úhlová šroubení B-R
- ocelová šroubení s úhlovým tvarem 90° a 45° vyrobená dle standardů norem ISO 8434-1 a 8434-4
- dodáváno v různých tlakových třídách LL – velmi lehká řada, L – lehká řada, S – těžká řada
- pracovní tlak PN je uveden pro teplotu do +120 °C a pro statický tlak podle normy DIN 2401
- pracovní teplota pro ocelová šroubení -40/+120 °C, pracovní teplota standardního těsnění NBR -35/+100 °C
- upozornění: pro šroubení použijte výhradně přesné bezešvé ocelové trubky s rozměry dle EN 10305, tělo šroubení bez matice a řezného kroužku je v obj. č. označeno písmenem X
| Obj. č. | Řada |
Tlak PN (bar) |
Závit G |
Trubka D (mm) |
Délka závitu i (mm) |
Cena bez DPH | Cena vč. DPH | Cena bez DPH | Cena vč. DPH | Skladem | Mj | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| B-R4LL | LL | 100 | R 1/8" | 4 | 8,0 | na dotaz | na dotaz | na dotaz | na dotaz | 0 | ks | |
| B-R6LL | LL | 100 | R 1/8" | 6 | 8,0 | na dotaz | na dotaz | na dotaz | na dotaz | 0 | ks | |
| B-R8LL | LL | 100 | R 1/8" | 8 | 8,0 | na dotaz | na dotaz | na dotaz | na dotaz | 0 | ks | |
| B-R6L | L | 500 | R 1/8" | 6 | 8,0 | na dotaz | na dotaz | na dotaz | na dotaz | 0 | ks | |
| B-R8L | L | 500 | R 1/4" | 8 | 12,0 | na dotaz | na dotaz | na dotaz | na dotaz | 0 | ks | |
| B-R10L | L | 500 | R 1/4" | 10 | 12,0 | na dotaz | na dotaz | na dotaz | na dotaz | 0 | ks | |
| B-R12L | L | 400 | R 3/8" | 12 | 12,0 | na dotaz | na dotaz | na dotaz | na dotaz | 0 | ks | |
| B-R18L | L | 400 | R 1/2" | 18 | 14,0 | na dotaz | na dotaz | na dotaz | na dotaz | 0 | ks | |
| B-R6S | S | 800 | R 1/4" | 6 | 12,0 | na dotaz | na dotaz | na dotaz | na dotaz | 0 | ks | |
| B-R8S | S | 800 | R 1/4" | 8 | 12,0 | na dotaz | na dotaz | na dotaz | na dotaz | 0 | ks | |
| B-R10S | S | 800 | R 3/8" | 10 | 12,0 | na dotaz | na dotaz | na dotaz | na dotaz | 0 | ks | |
| B-R12S | S | 630 | R 3/8" | 12 | 12,0 | na dotaz | na dotaz | na dotaz | na dotaz | 0 | ks | |
| B-R14S | S | 630 | R 1/2" | 14 | 14,0 | na dotaz | na dotaz | na dotaz | na dotaz | 0 | ks | |
| B-R16S | S | 630 | R 1/2" | 16 | 14,0 | na dotaz | na dotaz | na dotaz | na dotaz | 0 | ks | |
| XB-R4LL | LL | 100 | R 1/8" | 4 | 8,0 | na dotaz | na dotaz | na dotaz | na dotaz | 0 | ks | |
| XB-R6LL | LL | 100 | R 1/8" | 6 | 8,0 | na dotaz | na dotaz | na dotaz | na dotaz | 0 | ks | |
| XB-R8LL | LL | 100 | R 1/8" | 8 | 8,0 | na dotaz | na dotaz | na dotaz | na dotaz | 0 | ks | |
| XB-R6L | L | 315 | R 1/8" | 6 | 8,0 | na dotaz | na dotaz | na dotaz | na dotaz | 0 | ks | |
| XB-R8L | L | 315 | R 1/4" | 8 | 12,0 | na dotaz | na dotaz | na dotaz | na dotaz | 0 | ks | |
| XB-R10L | L | 315 | R 1/4" | 10 | 12,0 | na dotaz | na dotaz | na dotaz | na dotaz | 0 | ks |
