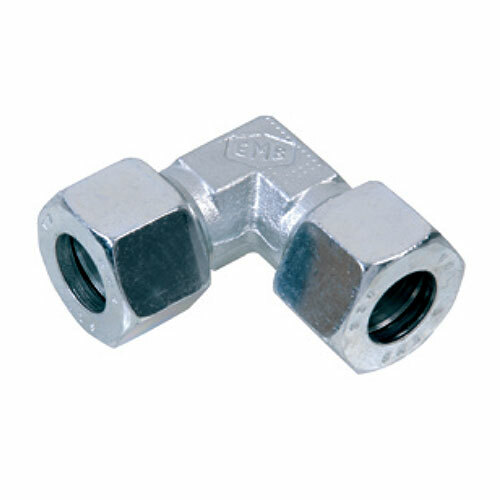

L-šroubení F
- ocelová šroubení s úhlovým tvarem 90° a 45° vyrobená dle standardů norem ISO 8434-1 a 8434-4
- dodáváno v různých tlakových třídách LL – velmi lehká řada, L – lehká řada, S – těžká řada
- pracovní tlak PN je uveden pro teplotu do +120 °C a pro statický tlak podle normy DIN 2401
- pracovní teplota pro ocelová šroubení -40/+120 °C, pracovní teplota standardního těsnění NBR -35/+100 °C
- upozornění: pro šroubení použijte výhradně přesné bezešvé ocelové trubky s rozměry dle EN 10305, tělo šroubení bez matice a řezného kroužku je označeno písmenem X
| Obj. č. | |
|---|---|
| F-4LL | |
|
Tlak PN (bar) | 100 |
|
Trubka D (mm) | 4 |
|
Délka L2 (mm) | 21,0 |
|
SW S1 (mm) | 10 |
|
SW S2 (mm) | 9 |
| Cena bez DPH | na dotaz |
| Cena vč. DPH | na dotaz |
| Cena bez DPH | na dotaz |
| Cena vč. DPH | na dotaz |
| Skladem | 0 |
| Mj | ks |
| F-6LL | |
|
Tlak PN (bar) | 100 |
|
Trubka D (mm) | 6 |
|
Délka L2 (mm) | 21,0 |
|
SW S1 (mm) | 12 |
|
SW S2 (mm) | 11 |
| Cena bez DPH | na dotaz |
| Cena vč. DPH | na dotaz |
| Cena bez DPH | na dotaz |
| Cena vč. DPH | na dotaz |
| Skladem | 0 |
| Mj | ks |
| F-8LL | |
|
Tlak PN (bar) | 100 |
|
Trubka D (mm) | 8 |
|
Délka L2 (mm) | 23,0 |
|
SW S1 (mm) | 14 |
|
SW S2 (mm) | 12 |
| Cena bez DPH | na dotaz |
| Cena vč. DPH | na dotaz |
| Cena bez DPH | na dotaz |
| Cena vč. DPH | na dotaz |
| Skladem | 0 |
| Mj | ks |
| F-6L | |
|
Tlak PN (bar) | 500 |
|
Trubka D (mm) | 6 |
|
Délka L2 (mm) | 27,0 |
|
SW S1 (mm) | 14 |
|
SW S2 (mm) | 12 |
| Cena bez DPH | na dotaz |
| Cena vč. DPH | na dotaz |
| Cena bez DPH | na dotaz |
| Cena vč. DPH | na dotaz |
| Skladem | 0 |
| Mj | ks |
| F-8L | |
|
Tlak PN (bar) | 500 |
|
Trubka D (mm) | 8 |
|
Délka L2 (mm) | 29,0 |
|
SW S1 (mm) | 17 |
|
SW S2 (mm) | 14 |
| Cena bez DPH | na dotaz |
| Cena vč. DPH | na dotaz |
| Cena bez DPH | na dotaz |
| Cena vč. DPH | na dotaz |
| Skladem | 0 |
| Mj | ks |
| F-10L | |
|
Tlak PN (bar) | 500 |
|
Trubka D (mm) | 10 |
|
Délka L2 (mm) | 30,0 |
|
SW S1 (mm) | 19 |
|
SW S2 (mm) | 17 |
| Cena bez DPH | na dotaz |
| Cena vč. DPH | na dotaz |
| Cena bez DPH | na dotaz |
| Cena vč. DPH | na dotaz |
| Skladem | 0 |
| Mj | ks |
| F-12L | |
|
Tlak PN (bar) | 400 |
|
Trubka D (mm) | 12 |
|
Délka L2 (mm) | 32,0 |
|
SW S1 (mm) | 22 |
|
SW S2 (mm) | 17 |
| Cena bez DPH | na dotaz |
| Cena vč. DPH | na dotaz |
| Cena bez DPH | na dotaz |
| Cena vč. DPH | na dotaz |
| Skladem | 0 |
| Mj | ks |
| F-15L | |
|
Tlak PN (bar) | 400 |
|
Trubka D (mm) | 15 |
|
Délka L2 (mm) | 36,0 |
|
SW S1 (mm) | 27 |
|
SW S2 (mm) | 19 |
| Cena bez DPH | na dotaz |
| Cena vč. DPH | na dotaz |
| Cena bez DPH | na dotaz |
| Cena vč. DPH | na dotaz |
| Skladem | 0 |
| Mj | ks |
| F-18L | |
|
Tlak PN (bar) | 400 |
|
Trubka D (mm) | 18 |
|
Délka L2 (mm) | 40,0 |
|
SW S1 (mm) | 32 |
|
SW S2 (mm) | 24 |
| Cena bez DPH | na dotaz |
| Cena vč. DPH | na dotaz |
| Cena bez DPH | na dotaz |
| Cena vč. DPH | na dotaz |
| Skladem | 0 |
| Mj | ks |
| F-22L | |
|
Tlak PN (bar) | 250 |
|
Trubka D (mm) | 22 |
|
Délka L2 (mm) | 44,0 |
|
SW S1 (mm) | 36 |
|
SW S2 (mm) | 27 |
| Cena bez DPH | na dotaz |
| Cena vč. DPH | na dotaz |
| Cena bez DPH | na dotaz |
| Cena vč. DPH | na dotaz |
| Skladem | 0 |
| Mj | ks |
| F-28L | |
|
Tlak PN (bar) | 250 |
|
Trubka D (mm) | 28 |
|
Délka L2 (mm) | 47,0 |
|
SW S1 (mm) | 41 |
|
SW S2 (mm) | 36 |
| Cena bez DPH | na dotaz |
| Cena vč. DPH | na dotaz |
| Cena bez DPH | na dotaz |
| Cena vč. DPH | na dotaz |
| Skladem | 0 |
| Mj | ks |
| F-35L | |
|
Tlak PN (bar) | 250 |
|
Trubka D (mm) | 35 |
|
Délka L2 (mm) | 56,0 |
|
SW S1 (mm) | 50 |
|
SW S2 (mm) | 41 |
| Cena bez DPH | na dotaz |
| Cena vč. DPH | na dotaz |
| Cena bez DPH | na dotaz |
| Cena vč. DPH | na dotaz |
| Skladem | 0 |
| Mj | ks |
| F-42L | |
|
Tlak PN (bar) | 250 |
|
Trubka D (mm) | 42 |
|
Délka L2 (mm) | 63,0 |
|
SW S1 (mm) | 60 |
|
SW S2 (mm) | 50 |
| Cena bez DPH | na dotaz |
| Cena vč. DPH | na dotaz |
| Cena bez DPH | na dotaz |
| Cena vč. DPH | na dotaz |
| Skladem | 0 |
| Mj | ks |
| F-6S | |
|
Tlak PN (bar) | 800 |
|
Trubka D (mm) | 6 |
|
Délka L2 (mm) | 31,0 |
|
SW S1 (mm) | 17 |
|
SW S2 (mm) | 14 |
| Cena bez DPH | na dotaz |
| Cena vč. DPH | na dotaz |
| Cena bez DPH | na dotaz |
| Cena vč. DPH | na dotaz |
| Skladem | 0 |
| Mj | ks |
| F-8S | |
|
Tlak PN (bar) | 800 |
|
Trubka D (mm) | 8 |
|
Délka L2 (mm) | 32,0 |
|
SW S1 (mm) | 19 |
|
SW S2 (mm) | 17 |
| Cena bez DPH | na dotaz |
| Cena vč. DPH | na dotaz |
| Cena bez DPH | na dotaz |
| Cena vč. DPH | na dotaz |
| Skladem | 0 |
| Mj | ks |
| F-10S | |
|
Tlak PN (bar) | 800 |
|
Trubka D (mm) | 10 |
|
Délka L2 (mm) | 34,0 |
|
SW S1 (mm) | 22 |
|
SW S2 (mm) | 17 |
| Cena bez DPH | na dotaz |
| Cena vč. DPH | na dotaz |
| Cena bez DPH | na dotaz |
| Cena vč. DPH | na dotaz |
| Skladem | 0 |
| Mj | ks |
| F-12S | |
|
Tlak PN (bar) | 630 |
|
Trubka D (mm) | 12 |
|
Délka L2 (mm) | 38,0 |
|
SW S1 (mm) | 24 |
|
SW S2 (mm) | 22 |
| Cena bez DPH | na dotaz |
| Cena vč. DPH | na dotaz |
| Cena bez DPH | na dotaz |
| Cena vč. DPH | na dotaz |
| Skladem | 0 |
| Mj | ks |
| F-14S | |
|
Tlak PN (bar) | 630 |
|
Trubka D (mm) | 14 |
|
Délka L2 (mm) | 40,0 |
|
SW S1 (mm) | 27 |
|
SW S2 (mm) | 19 |
| Cena bez DPH | na dotaz |
| Cena vč. DPH | na dotaz |
| Cena bez DPH | na dotaz |
| Cena vč. DPH | na dotaz |
| Skladem | 0 |
| Mj | ks |
| F-16S | |
|
Tlak PN (bar) | 630 |
|
Trubka D (mm) | 16 |
|
Délka L2 (mm) | 43,0 |
|
SW S1 (mm) | 30 |
|
SW S2 (mm) | 24 |
| Cena bez DPH | na dotaz |
| Cena vč. DPH | na dotaz |
| Cena bez DPH | na dotaz |
| Cena vč. DPH | na dotaz |
| Skladem | 0 |
| Mj | ks |
| F-20S | |
|
Tlak PN (bar) | 400 |
|
Trubka D (mm) | 20 |
|
Délka L2 (mm) | 48,0 |
|
SW S1 (mm) | 36 |
|
SW S2 (mm) | 27 |
| Cena bez DPH | na dotaz |
| Cena vč. DPH | na dotaz |
| Cena bez DPH | na dotaz |
| Cena vč. DPH | na dotaz |
| Skladem | 0 |
| Mj | ks |
| Obj. č. |
Tlak PN (bar) |
Trubka D (mm) |
Délka L2 (mm) |
SW S1 (mm) |
SW S2 (mm) |
Cena bez DPH | Cena vč. DPH | Cena bez DPH | Cena vč. DPH | Skladem | Mj | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| F-4LL | 100 | 4 | 21,0 | 10 | 9 | na dotaz | na dotaz | na dotaz | na dotaz | 0 | ks | |
| F-6LL | 100 | 6 | 21,0 | 12 | 11 | na dotaz | na dotaz | na dotaz | na dotaz | 0 | ks | |
| F-8LL | 100 | 8 | 23,0 | 14 | 12 | na dotaz | na dotaz | na dotaz | na dotaz | 0 | ks | |
| F-6L | 500 | 6 | 27,0 | 14 | 12 | na dotaz | na dotaz | na dotaz | na dotaz | 0 | ks | |
| F-8L | 500 | 8 | 29,0 | 17 | 14 | na dotaz | na dotaz | na dotaz | na dotaz | 0 | ks | |
| F-10L | 500 | 10 | 30,0 | 19 | 17 | na dotaz | na dotaz | na dotaz | na dotaz | 0 | ks | |
| F-12L | 400 | 12 | 32,0 | 22 | 17 | na dotaz | na dotaz | na dotaz | na dotaz | 0 | ks | |
| F-15L | 400 | 15 | 36,0 | 27 | 19 | na dotaz | na dotaz | na dotaz | na dotaz | 0 | ks | |
| F-18L | 400 | 18 | 40,0 | 32 | 24 | na dotaz | na dotaz | na dotaz | na dotaz | 0 | ks | |
| F-22L | 250 | 22 | 44,0 | 36 | 27 | na dotaz | na dotaz | na dotaz | na dotaz | 0 | ks | |
| F-28L | 250 | 28 | 47,0 | 41 | 36 | na dotaz | na dotaz | na dotaz | na dotaz | 0 | ks | |
| F-35L | 250 | 35 | 56,0 | 50 | 41 | na dotaz | na dotaz | na dotaz | na dotaz | 0 | ks | |
| F-42L | 250 | 42 | 63,0 | 60 | 50 | na dotaz | na dotaz | na dotaz | na dotaz | 0 | ks | |
| F-6S | 800 | 6 | 31,0 | 17 | 14 | na dotaz | na dotaz | na dotaz | na dotaz | 0 | ks | |
| F-8S | 800 | 8 | 32,0 | 19 | 17 | na dotaz | na dotaz | na dotaz | na dotaz | 0 | ks | |
| F-10S | 800 | 10 | 34,0 | 22 | 17 | na dotaz | na dotaz | na dotaz | na dotaz | 0 | ks | |
| F-12S | 630 | 12 | 38,0 | 24 | 22 | na dotaz | na dotaz | na dotaz | na dotaz | 0 | ks | |
| F-14S | 630 | 14 | 40,0 | 27 | 19 | na dotaz | na dotaz | na dotaz | na dotaz | 0 | ks | |
| F-16S | 630 | 16 | 43,0 | 30 | 24 | na dotaz | na dotaz | na dotaz | na dotaz | 0 | ks | |
| F-20S | 400 | 20 | 48,0 | 36 | 27 | na dotaz | na dotaz | na dotaz | na dotaz | 0 | ks |
