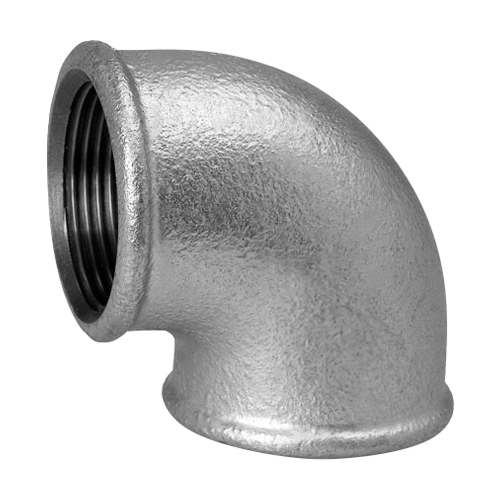

Kolena 90° RA090 s vnitřními závity
- série závitových tvarovek určených především pro potrubní rozvody vody a stlačeného vzduchu vyrobených podle normy EN 10242/Design Symbol A
- certifikace dle DVGW a SVGW
- přibližně o 50 % silnější zinková vrstva než je požadováno normou
- výroba je pravidelně kontrolována organizací MPA - Materialprüfungsanstalt (Institut pro zkoušení materiálů)
- tvarovky z tvárné litiny mají závit typu BSP (British Standard Pipe), který se používá při instalacích potrubí v Evropě
- úhel boků závitu činí 55°
- vnitřní závity jsou válcové a vnější závity jsou kuželové
- kuželové závity podle DIN EN 10226-1 (dříve DIN 2999) jsou označovány jako „kov na kov těsnicí“, protože po několika otáčkách jmenovitý průměr kuželového závitu odpovídá průměru protikusu. Po dalším dotažení do sebe závity zapadnou a vytvoří efekt těsnění kov na kov. Obvykle se kuželové závity před sešroubováním opatřují teflonovou páskou nebo koudelí, aby se vyplnily zbylé mezery závitu. Efektem koudelí je, že při kontaktu s kapalinou nabobtnají.
- válcové závity podle DIN ISO 228-1 nejsou samostatně těsnicí, a proto vyžadují odpovídající těsnění
- maximální pracovní tlak 25 bar, interpolovaná hodnota 20 bar
- pracovní teplota -20/+110 °C
| Obj. č. | |
|---|---|
| RA090-18 | |
| Závity | 1/8" |
|

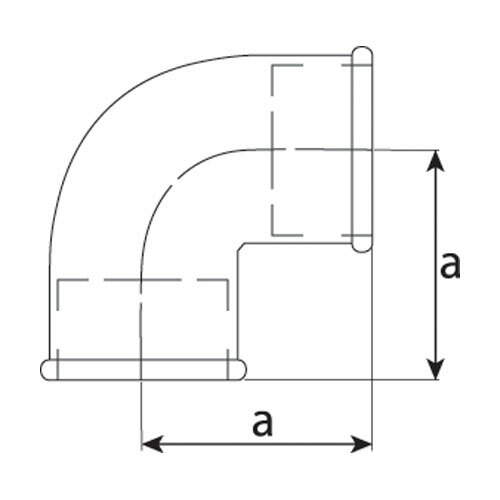

a (mm) | 19,0 |
| Cena bez DPH | 41,74 Kč |
| Cena vč. DPH | 50,51 Kč |
| Cena bez DPH | 1,61 € |
| Cena vč. DPH | 1,95 € |
| Skladem | 0 |
| Mj | ks |
| RA090-14 | |
| Závity | 1/4" |
|
a (mm) | 21,0 |
| Cena bez DPH | 33,78 Kč |
| Cena vč. DPH | 40,87 Kč |
| Cena bez DPH | 1,30 € |
| Cena vč. DPH | 1,57 € |
| Skladem | 6 - 10 |
| Mj | ks |
| RA090-38 | |
| Závity | 3/8" |
|
a (mm) | 25,0 |
| Cena bez DPH | 30,09 Kč |
| Cena vč. DPH | 36,41 Kč |
| Cena bez DPH | 1,16 € |
| Cena vč. DPH | 1,40 € |
| Skladem | 0 |
| Mj | ks |
| RA090-12 | |
| Závity | 1/2" |
|
a (mm) | 28,0 |
| Cena bez DPH | 20,26 Kč |
| Cena vč. DPH | 24,51 Kč |
| Cena bez DPH | 0,78 € |
| Cena vč. DPH | 0,94 € |
| Skladem | 6 - 10 |
| Mj | ks |
| RA090-34 | |
| Závity | 3/4" |
|
a (mm) | 33,0 |
| Cena bez DPH | 31,93 Kč |
| Cena vč. DPH | 38,64 Kč |
| Cena bez DPH | 1,23 € |
| Cena vč. DPH | 1,49 € |
| Skladem | 11 - 20 |
| Mj | ks |
| RA090-10 | |
| Závity | 1" |
|
a (mm) | 38,0 |
| Cena bez DPH | 47,27 Kč |
| Cena vč. DPH | 57,20 Kč |
| Cena bez DPH | 1,82 € |
| Cena vč. DPH | 2,20 € |
| Skladem | 6 - 10 |
| Mj | ks |
| RA090-54 | |
| Závity | 1 1/4" |
|
a (mm) | 45,0 |
| Cena bez DPH | 90,85 Kč |
| Cena vč. DPH | 109,93 Kč |
| Cena bez DPH | 3,49 € |
| Cena vč. DPH | 4,22 € |
| Skladem | 11 - 20 |
| Mj | ks |
| RA090-15 | |
| Závity | 1 1/2" |
|
a (mm) | 50,0 |
| Cena bez DPH | 145,50 Kč |
| Cena vč. DPH | 176,06 Kč |
| Cena bez DPH | 5,60 € |
| Cena vč. DPH | 6,78 € |
| Skladem | 11 - 20 |
| Mj | ks |
| RA090-20 | |
| Závity | 2" |
|
a (mm) | 58,0 |
| Cena bez DPH | 171,90 Kč |
| Cena vč. DPH | 208,00 Kč |
| Cena bez DPH | 6,61 € |
| Cena vč. DPH | 8,00 € |
| Skladem | 6 - 10 |
| Mj | ks |
| RA090-25 | |
| Závity | 2 1/2" |
|
a (mm) | 69,0 |
| Cena bez DPH | 503,41 Kč |
| Cena vč. DPH | 609,13 Kč |
| Cena bez DPH | 19,36 € |
| Cena vč. DPH | 23,43 € |
| Skladem | 6 - 10 |
| Mj | ks |
| RA090-30 | |
| Závity | 3" |
|
a (mm) | 78,0 |
| Cena bez DPH | 689,43 Kč |
| Cena vč. DPH | 834,21 Kč |
| Cena bez DPH | 26,52 € |
| Cena vč. DPH | 32,09 € |
| Skladem | 6 - 10 |
| Mj | ks |
| RA090-40 | |
| Závity | 4" |
|
a (mm) | 96,0 |
| Cena bez DPH | 1 234,58 Kč |
| Cena vč. DPH | 1 493,84 Kč |
| Cena bez DPH | 47,48 € |
| Cena vč. DPH | 57,45 € |
| Skladem | 0 |
| Mj | ks |
| Obj. č. | Závity |
a (mm) |
Cena bez DPH | Cena vč. DPH | Cena bez DPH | Cena vč. DPH | Skladem | Mj | |
|---|---|---|---|---|---|---|---|---|---|
| RA090-18 | 1/8" | 19,0 | 41,74 Kč | 50,51 Kč | 1,61 € | 1,95 € | 0 | ks | |
| RA090-14 | 1/4" | 21,0 | 33,78 Kč | 40,87 Kč | 1,30 € | 1,57 € | 6 - 10 | ks | |
| RA090-38 | 3/8" | 25,0 | 30,09 Kč | 36,41 Kč | 1,16 € | 1,40 € | 0 | ks | |
| RA090-12 | 1/2" | 28,0 | 20,26 Kč | 24,51 Kč | 0,78 € | 0,94 € | 6 - 10 | ks | |
| RA090-34 | 3/4" | 33,0 | 31,93 Kč | 38,64 Kč | 1,23 € | 1,49 € | 11 - 20 | ks | |
| RA090-10 | 1" | 38,0 | 47,27 Kč | 57,20 Kč | 1,82 € | 2,20 € | 6 - 10 | ks | |
| RA090-54 | 1 1/4" | 45,0 | 90,85 Kč | 109,93 Kč | 3,49 € | 4,22 € | 11 - 20 | ks | |
| RA090-15 | 1 1/2" | 50,0 | 145,50 Kč | 176,06 Kč | 5,60 € | 6,78 € | 11 - 20 | ks | |
| RA090-20 | 2" | 58,0 | 171,90 Kč | 208,00 Kč | 6,61 € | 8,00 € | 6 - 10 | ks | |
| RA090-25 | 2 1/2" | 69,0 | 503,41 Kč | 609,13 Kč | 19,36 € | 23,43 € | 6 - 10 | ks | |
| RA090-30 | 3" | 78,0 | 689,43 Kč | 834,21 Kč | 26,52 € | 32,09 € | 6 - 10 | ks | |
| RA090-40 | 4" | 96,0 | 1 234,58 Kč | 1 493,84 Kč | 47,48 € | 57,45 € | 0 | ks |
