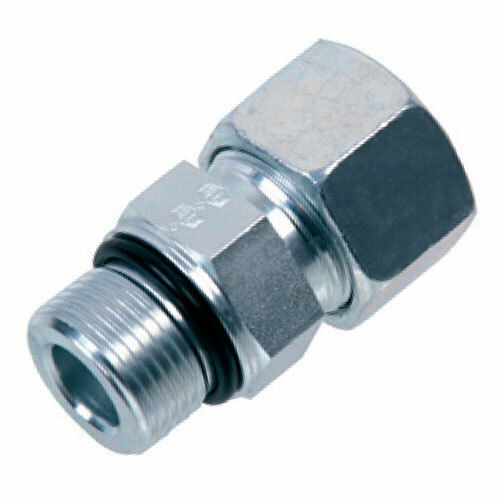

Přímá šroubení AWX-G
- šroubení z nerezové oceli 1.4571 s přímým tvarem vyrobená dle standardů norem ISO 8434-1 a 8434-4
- dodáváno v různých tlakových třídách LL – velmi lehká řada, L – lehká řada, S – těžká řada
- pracovní tlak PN je uveden pro teplotu do +120 °C a pro statický tlak podle normy DIN 2401
- pracovní teplota pro ocelová šroubení -40/+120 °C, pracovní teplota standardního těsnění NBR -35/+100 °C
- upozornění: pro šroubení použijte výhradně přesné bezešvé ocelové trubky s rozměry dle EN 10305, tělo šroubení bez matice a řezného kroužku je v obj. č. označeno písmenem X
| Obj. č. |
Tlak PN (bar) |
Závit G |
Trubka D (mm) |
Délka L1 (mm) |
Délka závitu i (mm) |
Cena bez DPH | Cena vč. DPH | Cena bez DPH | Cena vč. DPH | Skladem | Mj | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| AWX-G186L | 315 | G 1/8" | 6 | 23,0 | 8,0 | na dotaz | na dotaz | na dotaz | na dotaz | 0 | ks | |
| AWX-G146L | 315 | G 1/4" | 6 | 25,0 | 12,0 | na dotaz | na dotaz | na dotaz | na dotaz | 0 | ks | |
| AWX-G188L | 315 | G 1/8" | 8 | 23,0 | 8,0 | na dotaz | na dotaz | na dotaz | na dotaz | 0 | ks | |
| AWX-G148L | 315 | G 1/4" | 8 | 25,0 | 12,0 | na dotaz | na dotaz | na dotaz | na dotaz | 0 | ks | |
| AWX-G388L | 315 | G 3/8" | 8 | 26,0 | 12,0 | na dotaz | na dotaz | na dotaz | na dotaz | 0 | ks | |
| AWX-G1410L | 315 | G 1/4" | 10 | 26,0 | 12,0 | na dotaz | na dotaz | na dotaz | na dotaz | 0 | ks | |
| AWX-G3810L | 315 | G 3/8" | 10 | 27,0 | 12,0 | na dotaz | na dotaz | na dotaz | na dotaz | 0 | ks | |
| AWX-G1210L | 315 | G 1/2" | 10 | 28,0 | 14,0 | na dotaz | na dotaz | na dotaz | na dotaz | 0 | ks | |
| AWX-G1412L | 315 | G 1/4" | 12 | 27,0 | 12,0 | na dotaz | na dotaz | na dotaz | na dotaz | 0 | ks | |
| AWX-G3812L | 315 | G 3/8" | 12 | 27,0 | 12,0 | na dotaz | na dotaz | na dotaz | na dotaz | 0 | ks | |
| AWX-G1212L | 315 | G 1/2" | 12 | 28,0 | 14,0 | na dotaz | na dotaz | na dotaz | na dotaz | 0 | ks | |
| AWX-G3815L | 315 | G 3/8" | 15 | 29,0 | 12,0 | na dotaz | na dotaz | na dotaz | na dotaz | 0 | ks | |
| AWX-G1215L | 315 | G 1/2" | 15 | 29,0 | 14,0 | na dotaz | na dotaz | na dotaz | na dotaz | 0 | ks | |
| AWX-G1218L | 315 | G 1/2" | 18 | 31,0 | 14,0 | na dotaz | na dotaz | na dotaz | na dotaz | 0 | ks | |
| AWX-G3418L | 315 | G 3/4" | 18 | 31,0 | 16,0 | na dotaz | na dotaz | na dotaz | na dotaz | 0 | ks | |
| AWX-G3422L | 160 | G 3/4" | 22 | 33,0 | 16,0 | na dotaz | na dotaz | na dotaz | na dotaz | 0 | ks | |
| AWX-G1028L | 315 | G 1" | 28 | 34,0 | 18,0 | na dotaz | na dotaz | na dotaz | na dotaz | 0 | ks | |
| AWX-G5435L | 160 | G 1 1/4" | 35 | 39,0 | 20,0 | na dotaz | na dotaz | na dotaz | na dotaz | 0 | ks | |
| AWX-G1542L | 160 | G 1 1/2" | 42 | 42,0 | 22,0 | na dotaz | na dotaz | na dotaz | na dotaz | 0 | ks | |
| AWX-G146S | 630 | G 1/4" | 6 | 28,0 | 12,0 | na dotaz | na dotaz | na dotaz | na dotaz | 0 | ks |
Název:
Cena bez DPH:
Cena vč. DPH:
kl-413 (478 kB)
