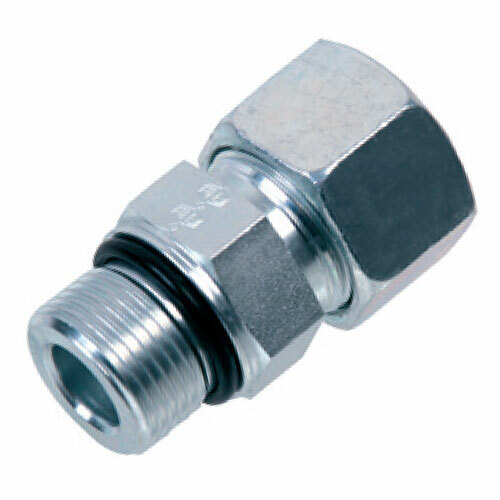

Přímá šroubení A-U
- ocelová šroubení s přímým tvarem vyrobená dle standardů norem ISO 8434-1 a 8434-4
- dodáváno v různých tlakových třídách LL – velmi lehká řada, L – lehká řada, S – těžká řada
- pracovní tlak PN je uveden pro teplotu do +120 °C a pro statický tlak podle normy DIN 2401
- pracovní teplota pro ocelová šroubení -40/+120 °C, pracovní teplota standardního těsnění NBR -35/+100 °C
- upozornění: pro šroubení použijte výhradně přesné bezešvé ocelové trubky s rozměry dle EN 10305, tělo šroubení bez matice a řezného kroužku je v obj. č. označeno písmenem X
| Obj. č. |
Tlak PN (bar) |
Závit G |
Trubka D (mm) |
Délka L1 (mm) |
Délka závitu i (mm) |
Cena bez DPH | Cena vč. DPH | Cena bez DPH | Cena vč. DPH | Skladem | Mj | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| A-U7168L | 500 | 7/16-20 UNF | 8 | 25,0 | 9,0 | na dotaz | na dotaz | na dotaz | na dotaz | 0 | ks | |
| A-U3412L | 400 | 3/4-16 UNF | 12 | 28,0 | 11,0 | na dotaz | na dotaz | na dotaz | na dotaz | 0 | ks | |
| A-U7812L | 400 | 7/8-14 UNF | 12 | 29,0 | 12,7 | na dotaz | na dotaz | na dotaz | na dotaz | 0 | ks | |
| A-U3415L | 400 | 3/4-16 UNF | 15 | 29,0 | 11,0 | na dotaz | na dotaz | na dotaz | na dotaz | 0 | ks | |
| A-U7815L | 400 | 7/8-14 UNF | 15 | 30,0 | 12,7 | na dotaz | na dotaz | na dotaz | na dotaz | 0 | ks | |
| A-U3418L | 400 | 3/4-16 UNF | 18 | 31,0 | 11,0 | na dotaz | na dotaz | na dotaz | na dotaz | 0 | ks | |
| A-U7818L | 400 | 7/8-14 UNF | 18 | 31,0 | 12,7 | na dotaz | na dotaz | na dotaz | na dotaz | 0 | ks | |
| A-U7822L | 250 | 7/8-14 UNF | 22 | 33,0 | 12,7 | na dotaz | na dotaz | na dotaz | na dotaz | 0 | ks | |
| A-U111622L | 250 | 11/16-12 UN | 22 | 33,0 | 15,0 | na dotaz | na dotaz | na dotaz | na dotaz | 0 | ks | |
| A-U151622L | 250 | 15/16-12 UN | 22 | 34,0 | 15,0 | na dotaz | na dotaz | na dotaz | na dotaz | 0 | ks | |
| A-U111628L | 250 | 11/16-12 UN | 28 | 34,0 | 15,0 | na dotaz | na dotaz | na dotaz | na dotaz | 0 | ks | |
| A-U151628L | 250 | 15/16-12 UN | 28 | 34,0 | 15,0 | na dotaz | na dotaz | na dotaz | na dotaz | 0 | ks | |
| A-U151635L | 250 | 15/16-12 UN | 35 | 39,0 | 15,0 | na dotaz | na dotaz | na dotaz | na dotaz | 0 | ks | |
| A-U15835L | 250 | 15/8-12 UN | 35 | 39,0 | 15,0 | na dotaz | na dotaz | na dotaz | na dotaz | 0 | ks | |
| A-U15842L | 250 | 15/8-12 UN | 42 | 42,0 | 15,0 | na dotaz | na dotaz | na dotaz | na dotaz | 0 | ks | |
| A-U7168S | 800 | 7/16-20 UNF | 8 | 30,0 | 9,0 | na dotaz | na dotaz | na dotaz | na dotaz | 0 | ks | |
| A-U91610S | 800 | 9/16-18 UNF | 10 | 31,0 | 10,0 | na dotaz | na dotaz | na dotaz | na dotaz | 0 | ks | |
| A-U91612S | 630 | 9/16-18 UNF | 12 | 31,0 | 10,0 | na dotaz | na dotaz | na dotaz | na dotaz | 0 | ks | |
| A-U3412S | 630 | 3/4-16 UNF | 12 | 34,0 | 11,0 | na dotaz | na dotaz | na dotaz | na dotaz | 0 | ks | |
| A-U3416S | 630 | 3/4-16 UNF | 16 | 34,0 | 11,0 | na dotaz | na dotaz | na dotaz | na dotaz | 0 | ks |
