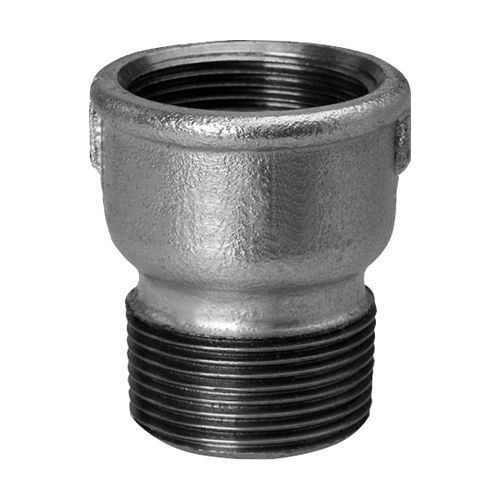

Redukce RA246 s vnitřním a vnějším závitem
- série závitových tvarovek určených především pro potrubní rozvody vody a stlačeného vzduchu vyrobených podle normy EN 10242/Design Symbol A
- certifikace dle DVGW a SVGW
- přibližně o 50 % silnější zinková vrstva než je požadováno normou
- výroba je pravidelně kontrolována organizací MPA - Materialprüfungsanstalt (Institut pro zkoušení materiálů)
- tvarovky z tvárné litiny mají závit typu BSP (British Standard Pipe), který se používá při instalacích potrubí v Evropě
- úhel boků závitu činí 55°
- vnitřní závity jsou válcové a vnější závity jsou kuželové
- kuželové závity podle DIN EN 10226-1 (dříve DIN 2999) jsou označovány jako „kov na kov těsnicí“, protože po několika otáčkách jmenovitý průměr kuželového závitu odpovídá průměru protikusu. Po dalším dotažení do sebe závity zapadnou a vytvoří efekt těsnění kov na kov. Obvykle se kuželové závity před sešroubováním opatřují teflonovou páskou nebo koudelí, aby se vyplnily zbylé mezery závitu. Efektem koudelí je, že při kontaktu s kapalinou nabobtnají.
- válcové závity podle DIN ISO 228-1 nejsou samostatně těsnicí, a proto vyžadují odpovídající těsnění
- maximální pracovní tlak 25 bar, interpolovaná hodnota 20 bar
- pracovní teplota -20/+110 °C
| Obj. č. | |
|---|---|
| RA246-1814 | |
| Závity | 1/8" - 1/4" |
|

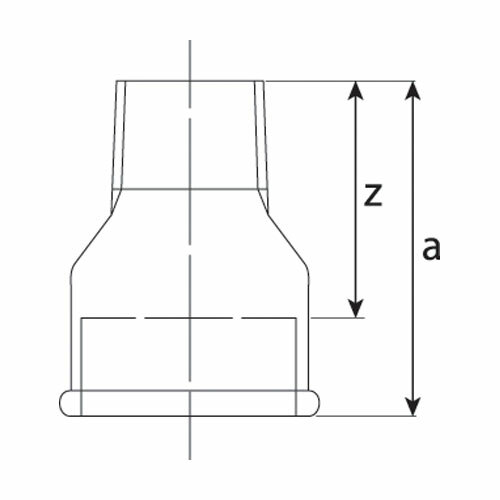

a (mm) | 32,0 |
| Cena bez DPH | 42,97 Kč |
| Cena vč. DPH | 51,99 Kč |
| Cena bez DPH | 1,65 € |
| Cena vč. DPH | 2,00 € |
| Skladem | 0 |
| Mj | ks |
| RA246-1438 | |
| Závity | 1/4" - 3/8" |
|
a (mm) | 35,0 |
| Cena bez DPH | 37,44 Kč |
| Cena vč. DPH | 45,30 Kč |
| Cena bez DPH | 1,44 € |
| Cena vč. DPH | 1,74 € |
| Skladem | 0 |
| Mj | ks |
| RA246-1412 | |
| Závity | 1/4" - 1/2" |
|
a (mm) | 43,0 |
| Cena bez DPH | 49,11 Kč |
| Cena vč. DPH | 59,42 Kč |
| Cena bez DPH | 1,89 € |
| Cena vč. DPH | 2,29 € |
| Skladem | 6 - 10 |
| Mj | ks |
| RA246-3834 | |
| Závity | 3/8" - 3/4" |
|
a (mm) | 48,0 |
| Cena bez DPH | 66,29 Kč |
| Cena vč. DPH | 80,21 Kč |
| Cena bez DPH | 2,55 € |
| Cena vč. DPH | 3,09 € |
| Skladem | 0 |
| Mj | ks |
| RA246-1254 | |
| Závity | 1/2" - 1 1/4" |
|
a (mm) | 60,0 |
| Cena bez DPH | 166,36 Kč |
| Cena vč. DPH | 201,30 Kč |
| Cena bez DPH | 6,40 € |
| Cena vč. DPH | 7,74 € |
| Skladem | 0 |
| Mj | ks |
| RA246-3415 | |
| Závity | 3/4" 1 1/2" |
|
a (mm) | 63,0 |
| Cena bez DPH | 141,20 Kč |
| Cena vč. DPH | 170,85 Kč |
| Cena bez DPH | 5,43 € |
| Cena vč. DPH | 6,57 € |
| Skladem | 0 |
| Mj | ks |
| RA246-1525 | |
| Závity | 1 1/2" - 2 1/2" |
|
a (mm) | 83,0 |
| Cena bez DPH | 452,45 Kč |
| Cena vč. DPH | 547,46 Kč |
| Cena bez DPH | 17,40 € |
| Cena vč. DPH | 21,05 € |
| Skladem | 0 |
| Mj | ks |
| RA246-2030 | |
| Závity | 2" - 3" |
|
a (mm) | 70,0 |
| Cena bez DPH | 519,38 Kč |
| Cena vč. DPH | 628,45 Kč |
| Cena bez DPH | 19,98 € |
| Cena vč. DPH | 24,18 € |
| Skladem | 0 |
| Mj | ks |
| RA246-3812 | |
| Závity | 1/2" - 3/8" |
|
a (mm) | 43,0 |
| Cena bez DPH | 39,29 Kč |
| Cena vč. DPH | 47,54 Kč |
| Cena bez DPH | 1,51 € |
| Cena vč. DPH | 1,83 € |
| Skladem | 0 |
| Mj | ks |
| RA246-1234 | |
| Závity | 3/4" - 1/2" |
|
a (mm) | 48,0 |
| Cena bez DPH | 42,37 Kč |
| Cena vč. DPH | 51,27 Kč |
| Cena bez DPH | 1,63 € |
| Cena vč. DPH | 1,97 € |
| Skladem | 0 |
| Mj | ks |
| RA246-1210 | |
| Závity | 1" - 1/2" |
|
a (mm) | 55,0 |
| Cena bez DPH | 65,08 Kč |
| Cena vč. DPH | 78,75 Kč |
| Cena bez DPH | 2,50 € |
| Cena vč. DPH | 3,03 € |
| Skladem | 1 - 2 |
| Mj | ks |
| RA246-3410 | |
| Závity | 1" - 3/4" |
|
a (mm) | 55,0 |
| Cena bez DPH | 68,77 Kč |
| Cena vč. DPH | 83,21 Kč |
| Cena bez DPH | 2,65 € |
| Cena vč. DPH | 3,21 € |
| Skladem | 0 |
| Mj | ks |
| RA246-3454 | |
| Závity | 1 1/4" - 3/4" |
|
a (mm) | 60,0 |
| Cena bez DPH | 122,78 Kč |
| Cena vč. DPH | 148,56 Kč |
| Cena bez DPH | 4,72 € |
| Cena vč. DPH | 5,71 € |
| Skladem | 3 - 5 |
| Mj | ks |
| RA246-1054 | |
| Závity | 1 1/4" - 1" |
|
a (mm) | 60,0 |
| Cena bez DPH | 76,12 Kč |
| Cena vč. DPH | 92,11 Kč |
| Cena bez DPH | 2,93 € |
| Cena vč. DPH | 3,55 € |
| Skladem | 0 |
| Mj | ks |
| RA246-1015 | |
| Závity | 1 1/2" - 1" |
|
a (mm) | 63,0 |
| Cena bez DPH | 146,10 Kč |
| Cena vč. DPH | 176,78 Kč |
| Cena bez DPH | 5,62 € |
| Cena vč. DPH | 6,80 € |
| Skladem | 3 - 5 |
| Mj | ks |
| RA246-5415 | |
| Závity | 1 1/2" - 1 1/4" |
|
a (mm) | 63,0 |
| Cena bez DPH | 128,32 Kč |
| Cena vč. DPH | 155,27 Kč |
| Cena bez DPH | 4,94 € |
| Cena vč. DPH | 5,98 € |
| Skladem | 0 |
| Mj | ks |
| RA246-1020 | |
| Závity | 2" - 1" |
|
a (mm) | 71,0 |
| Cena bez DPH | 246,17 Kč |
| Cena vč. DPH | 297,87 Kč |
| Cena bez DPH | 9,47 € |
| Cena vč. DPH | 11,46 € |
| Skladem | 0 |
| Mj | ks |
| RA246-5420 | |
| Závity | 2" - 1 1/4" |
|
a (mm) | 70,0 |
| Cena bez DPH | 208,12 Kč |
| Cena vč. DPH | 251,83 Kč |
| Cena bez DPH | 8,00 € |
| Cena vč. DPH | 9,68 € |
| Skladem | 0 |
| Mj | ks |
| RA246-1520 | |
| Závity | 1 1/2" - 2" |
|
a (mm) | 70,0 |
| Cena bez DPH | 219,17 Kč |
| Cena vč. DPH | 265,20 Kč |
| Cena bez DPH | 8,43 € |
| Cena vč. DPH | 10,20 € |
| Skladem | 0 |
| Mj | ks |
| RA246-2025 | |
| Závity | 2 1/2" - 2" |
|
a (mm) | 70,0 |
| Cena bez DPH | 356,07 Kč |
| Cena vč. DPH | 430,84 Kč |
| Cena bez DPH | 13,70 € |
| Cena vč. DPH | 16,58 € |
| Skladem | 0 |
| Mj | ks |
| Obj. č. | Závity |
a (mm) |
Cena bez DPH | Cena vč. DPH | Cena bez DPH | Cena vč. DPH | Skladem | Mj | |
|---|---|---|---|---|---|---|---|---|---|
| RA246-1814 | 1/8" - 1/4" | 32,0 | 42,97 Kč | 51,99 Kč | 1,65 € | 2,00 € | 0 | ks | |
| RA246-1438 | 1/4" - 3/8" | 35,0 | 37,44 Kč | 45,30 Kč | 1,44 € | 1,74 € | 0 | ks | |
| RA246-1412 | 1/4" - 1/2" | 43,0 | 49,11 Kč | 59,42 Kč | 1,89 € | 2,29 € | 6 - 10 | ks | |
| RA246-3834 | 3/8" - 3/4" | 48,0 | 66,29 Kč | 80,21 Kč | 2,55 € | 3,09 € | 0 | ks | |
| RA246-1254 | 1/2" - 1 1/4" | 60,0 | 166,36 Kč | 201,30 Kč | 6,40 € | 7,74 € | 0 | ks | |
| RA246-3415 | 3/4" 1 1/2" | 63,0 | 141,20 Kč | 170,85 Kč | 5,43 € | 6,57 € | 0 | ks | |
| RA246-1525 | 1 1/2" - 2 1/2" | 83,0 | 452,45 Kč | 547,46 Kč | 17,40 € | 21,05 € | 0 | ks | |
| RA246-2030 | 2" - 3" | 70,0 | 519,38 Kč | 628,45 Kč | 19,98 € | 24,18 € | 0 | ks | |
| RA246-3812 | 1/2" - 3/8" | 43,0 | 39,29 Kč | 47,54 Kč | 1,51 € | 1,83 € | 0 | ks | |
| RA246-1234 | 3/4" - 1/2" | 48,0 | 42,37 Kč | 51,27 Kč | 1,63 € | 1,97 € | 0 | ks | |
| RA246-1210 | 1" - 1/2" | 55,0 | 65,08 Kč | 78,75 Kč | 2,50 € | 3,03 € | 1 - 2 | ks | |
| RA246-3410 | 1" - 3/4" | 55,0 | 68,77 Kč | 83,21 Kč | 2,65 € | 3,21 € | 0 | ks | |
| RA246-3454 | 1 1/4" - 3/4" | 60,0 | 122,78 Kč | 148,56 Kč | 4,72 € | 5,71 € | 3 - 5 | ks | |
| RA246-1054 | 1 1/4" - 1" | 60,0 | 76,12 Kč | 92,11 Kč | 2,93 € | 3,55 € | 0 | ks | |
| RA246-1015 | 1 1/2" - 1" | 63,0 | 146,10 Kč | 176,78 Kč | 5,62 € | 6,80 € | 3 - 5 | ks | |
| RA246-5415 | 1 1/2" - 1 1/4" | 63,0 | 128,32 Kč | 155,27 Kč | 4,94 € | 5,98 € | 0 | ks | |
| RA246-1020 | 2" - 1" | 71,0 | 246,17 Kč | 297,87 Kč | 9,47 € | 11,46 € | 0 | ks | |
| RA246-5420 | 2" - 1 1/4" | 70,0 | 208,12 Kč | 251,83 Kč | 8,00 € | 9,68 € | 0 | ks | |
| RA246-1520 | 1 1/2" - 2" | 70,0 | 219,17 Kč | 265,20 Kč | 8,43 € | 10,20 € | 0 | ks | |
| RA246-2025 | 2 1/2" - 2" | 70,0 | 356,07 Kč | 430,84 Kč | 13,70 € | 16,58 € | 0 | ks |
