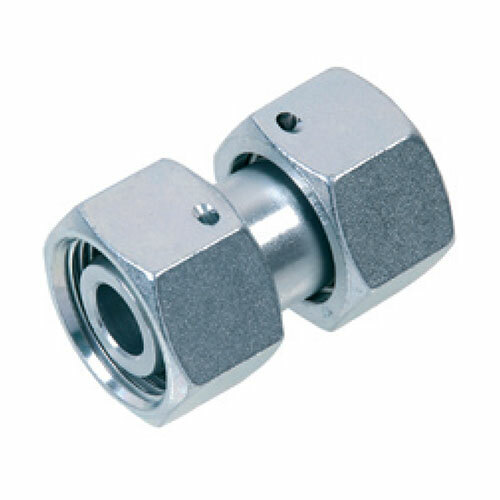

Přímá šroubení EK
- ocelová šroubení s přímým tvarem vyrobená dle standardů norem ISO 8434-1 a 8434-4
- dodáváno v různých tlakových třídách LL – velmi lehká řada, L – lehká řada, S – těžká řada
- pracovní tlak PN je uveden pro teplotu do +120 °C a pro statický tlak podle normy DIN 2401
- pracovní teplota pro ocelová šroubení -40/+120 °C, pracovní teplota standardního těsnění NBR -35/+100 °C
- upozornění: pro šroubení použijte výhradně přesné bezešvé ocelové trubky s rozměry dle EN 10305
| Obj. č. | Řada |
Tlak PN (bar) |
Trubka (mm) |
Délka L2 (mm) |
SW S1 (mm) |
Cena bez DPH | Cena vč. DPH | Cena bez DPH | Cena vč. DPH | Skladem | Mj | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| EK-6L | L | 500 | 6 | 36,0 | 17 | na dotaz | na dotaz | na dotaz | na dotaz | 0 | ks | |
| EK-8L | L | 500 | 8 | 36,0 | 17 | 406,44 Kč | 491,79 Kč | 15,88 € | 19,21 € | 3 - 5 | ks | |
| EK-10L | L | 500 | 10 | 37,0 | 19 | 419,87 Kč | 508,04 Kč | 16,40 € | 19,84 € | 11 - 20 | ks | |
| EK-12L | L | 400 | 12 | 37,0 | 22 | na dotaz | na dotaz | na dotaz | na dotaz | 0 | ks | |
| EK-15L | L | 400 | 15 | 40,0 | 27 | na dotaz | na dotaz | na dotaz | na dotaz | 0 | ks | |
| EK-18L | L | 400 | 18 | 42,5 | 32 | na dotaz | na dotaz | na dotaz | na dotaz | 0 | ks | |
| EK-22L | L | 250 | 22 | 47,0 | 36 | na dotaz | na dotaz | na dotaz | na dotaz | 0 | ks | |
| EK-28L | L | 250 | 28 | 49,0 | 46 | na dotaz | na dotaz | na dotaz | na dotaz | 0 | ks | |
| EK-35L | L | 250 | 35 | 58,0 | 50 | na dotaz | na dotaz | na dotaz | na dotaz | 0 | ks | |
| EK-42L | L | 250 | 42 | 59,0 | 60 | na dotaz | na dotaz | na dotaz | na dotaz | 0 | ks | |
| EK-6S | S | 800 | 6 | 39,0 | 17 | na dotaz | na dotaz | na dotaz | na dotaz | 0 | ks | |
| EK-8S | S | 800 | 8 | 39,0 | 19 | na dotaz | na dotaz | na dotaz | na dotaz | 0 | ks | |
| EK-10S | S | 800 | 10 | 43,0 | 22 | na dotaz | na dotaz | na dotaz | na dotaz | 0 | ks | |
| EK-12S | S | 630 | 12 | 44,0 | 24 | na dotaz | na dotaz | na dotaz | na dotaz | 0 | ks | |
| EK-14S | S | 630 | 14 | 48,0 | 27 | na dotaz | na dotaz | na dotaz | na dotaz | 0 | ks | |
| EK-16S | S | 630 | 16 | 50,0 | 30 | na dotaz | na dotaz | na dotaz | na dotaz | 0 | ks | |
| EK-20S | S | 400 | 20 | 60,0 | 36 | na dotaz | na dotaz | na dotaz | na dotaz | 0 | ks | |
| EK-25S | S | 400 | 25 | 66,0 | 46 | na dotaz | na dotaz | na dotaz | na dotaz | 0 | ks | |
| EK-30S | S | 400 | 30 | 73,0 | 50 | na dotaz | na dotaz | na dotaz | na dotaz | 0 | ks | |
| EK-38S | S | 400 | 38 | 83,0 | 60 | na dotaz | na dotaz | na dotaz | na dotaz | 0 | ks |
